Сетевые порты |
| Количество Ethernet-разъемов | 9 |
| Количество 10/100 Mb Ethernet | 9 |
| Тип коннектора 10/100 Mb Ethernet | 3xST, 6xRJ-45 |
Оптические порты |
| Количество оптических портов | 3xST |
| Тип оптического волокна | многомодовое |
Параметры коммутатора |
| Управляемый | Да |
| Уровень коммутатора | Layer 2 |
| Поддерживаемые функции | Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Trusted Access Control, Поддержка кольцевой топологии, Подключение к системе управления и мониторинга |
| Таблица MAC адресов | 16000 |
| Буфер пакетов | 1 кБит |
| Размер Jumbo-фреймов | 9.22 кБ |
| Макс. кол-во VLAN | 256 |
| Очередей приоритетов на порт | 4 |
| Количество IGMP групп | 512 |
Протоколы связи |
| Управление | DHCP Server/Client, DHCP Option 66/67/82, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, QoS, UDP, DNS, NTP, ARP, VLAN, TCP/IP, Private MIB, NTP Client, GARP, IGMP Snooping v1/v2/v3, IGMP Querier, Linkup Delay, SNMP Trap, SFTP, ICMP |
| Резервирование | STP, RSTP, Turbo Ring, Turbo Chain |
| Безопасность | HTTPS, SSH, RADIUS, TACACS+, SSL |
| Стандарты IEEE | IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control |
Цифровой ввод |
| Количество каналов DI | 1 |
| Тип DI | Мокрый контакт |
| Уровень логического "0" | -30~3 В |
| Уровень логической "1" | 13~30 В |
Цифровой вывод |
| Количество каналов DO | 1 |
| Тип DO | Сигнальное реле |
| Максимальный коммутируемый ток для реле с контактами (А) | 1А при 24В DC |
Слоты расширения |
| Совместимые модули | PWR-100–LV, PWR-105-HV-I |
Способы оповещения и настройки |
| Метод настройки | Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), ABC-конфигуратор |
Порты |
| Тип коннектора | Консольный порт RS-232 (RJ-45) |
Электропитание |
| Резервный вход питания | Да |
| DC входное напряжение | 9.6...60 В |
| DC Резервное питание | 9.6...60 В |
Реализация корпуса |
| Внешний вид и материал | Металл |
| Монтаж | На стену, На DIN-рейку |
| IP-защита изделия | IP40 |

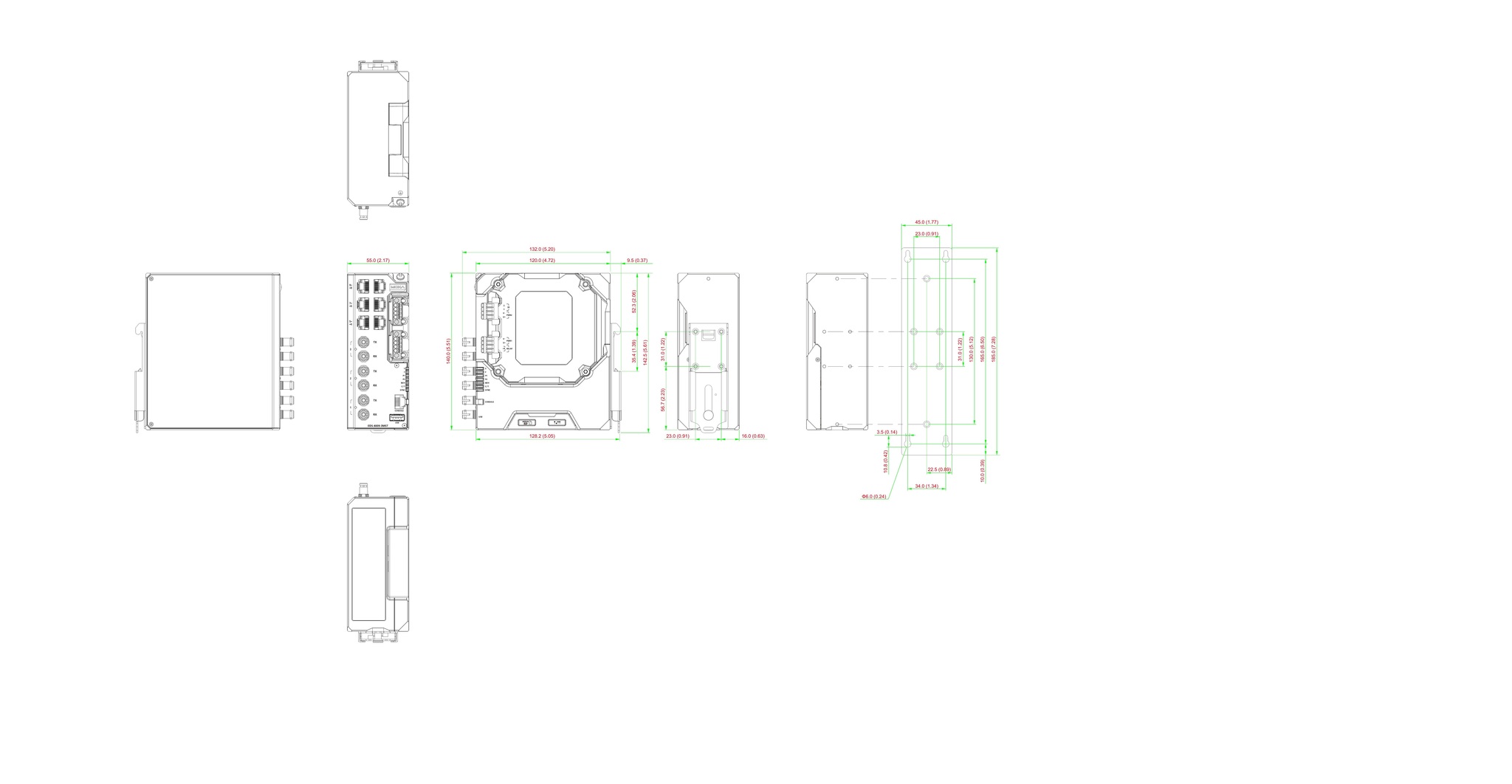

Размеры |
| Ширина | 55 мм |
| Глубина | 132 мм |
| Высота | 140 мм |
Требования к условиям использования |
| Рабочая температура | -40...75 °C |
Сертификация и поддерживаемые стандарты |
| Электромагнитные помехи (EMI) | EN 55022, EN 55024, FCC Part 15 Subpart B Class A, CISPR 32 |
| Стандарты ЭМС | МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4 |
| Стандарты по ЖД | EN 50121-4 |
| Стандарты для автомагистралей | NEMA TS2 |
| Стандарты безопасности | UL 61010-2-201, EN 62368-1 (LVD), IEC 62443-4-1, IEC 62443-4-2 |
| Стандарт по свободному падению | МЭК 60068-2-32 |
| Стандарты по вибрации и ударам | МЭК 60068-2-6, МЭК 60068-2-27 |
