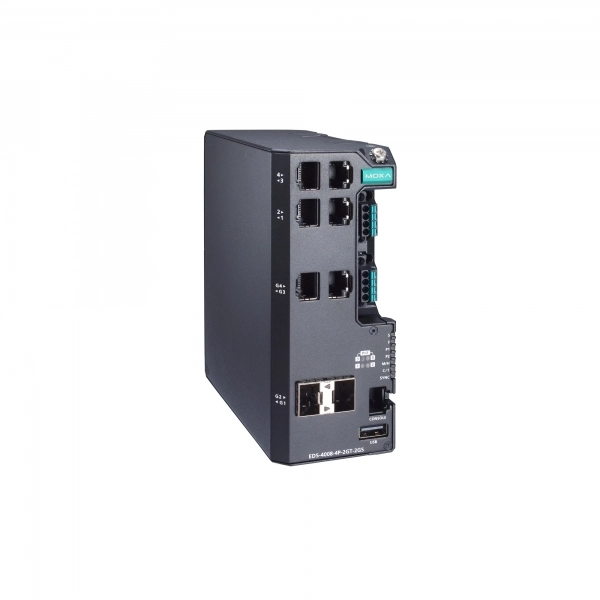

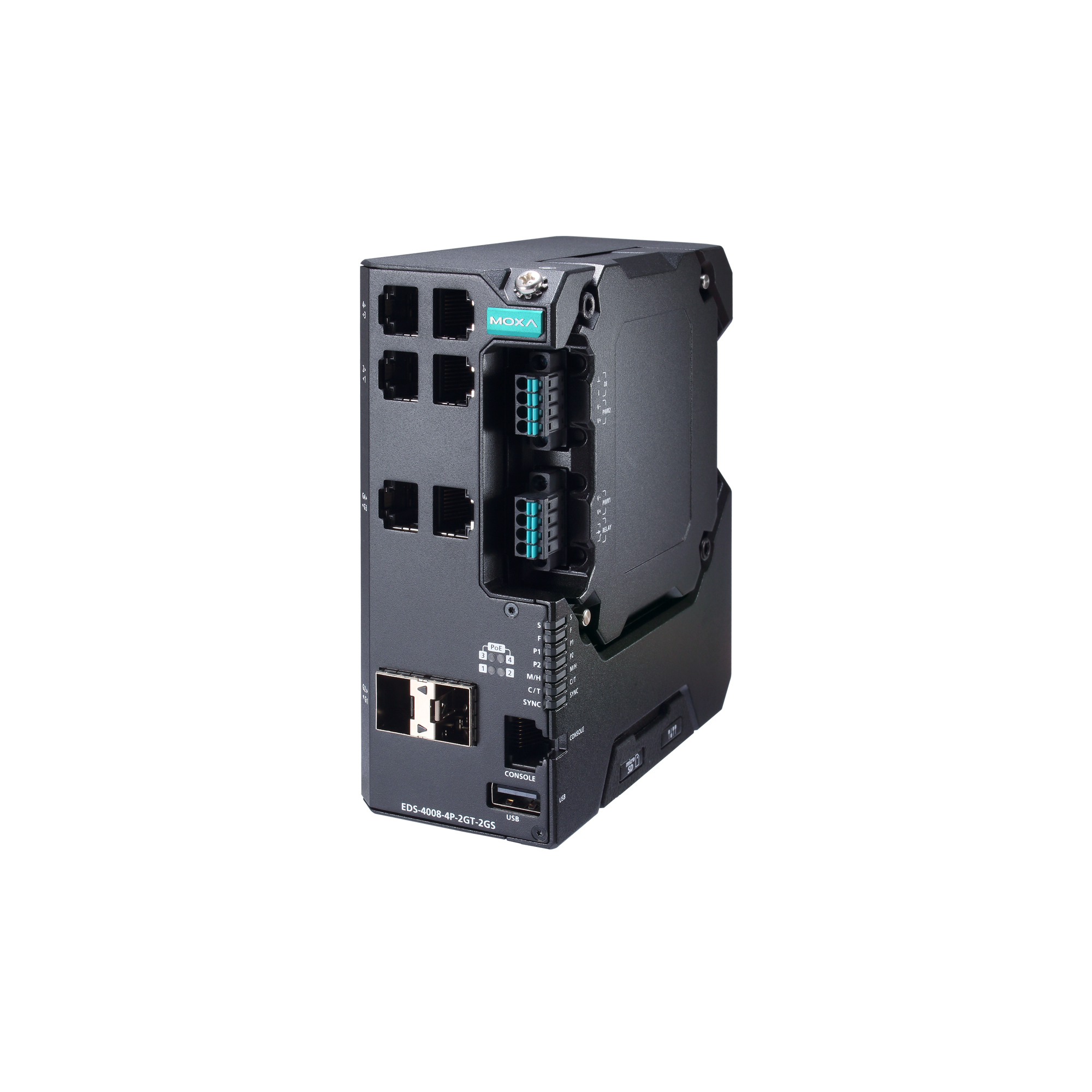

EDS-4008-4P-2GT-2GS-LVA-T

Бренд:: MOXA
Артикул:: 09564100

Управляемый коммутатор Gigabit Ethernet, 4 порта 10/100BaseT(X) с 802.3bt PoE, 2 порта 10/100/1000BaseT(X), 2 порта 100/1000BaseSFP, резервируемые входы питания 48 VDC, 48 VDC для PoE, -40...75C

Цена: 2441.79 $ 198 780.51 ₽
с НДС 22%

Спецификация

Сетевые порты

Количество Ethernet-разъемов: 8
Количество 10/100 Mb Ethernet: 4
Тип коннектора 10/100 Mb Ethernet: 4xRJ-45
Количество 10/100/1000 Mb Ethernet: 2
Тип коннектора 10/100/1000 Mb Ethernet: 2xRJ-45
Количество портов SFP 100/1000 Mbit: 2
Портов PoE 100 Мбит/с: 4
Стандарт PoE: 802.3at (PoE+)
Бюджет мощности PoE: 240 Вт

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые функции: Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Trusted Access Control, Поддержка кольцевой топологии, Подключение к системе управления и мониторинга
Таблица MAC адресов: 16000
Буфер пакетов: 1 кБит
Размер Jumbo-фреймов: 9.22 кБ
Макс. кол-во VLAN: 256
Очередей приоритетов на порт: 4
Количество IGMP групп: 512

Протоколы связи

Управление: DHCP Server/Client, DHCP Option 66/67/82, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, QoS, UDP, DNS, NTP, ARP, VLAN, TCP/IP, Private MIB, NTP Client, GARP, IGMP Snooping v1/v2/v3, IGMP Querier, Linkup Delay, SNMP Trap, SFTP, ICMP
Резервирование: STP, RSTP, Turbo Ring, Turbo Chain
Безопасность: HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX

Цифровой ввод

Количество каналов DI: 1
Тип дискретного входа: Мокрый контакт
Уровень логического "0": -30~3 В
Уровень логической "1": 13~30 В

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Слоты расширения

Совместимые модули: PWR-101-LV-BP-I

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), ABC-конфигуратор

Порты

Тип коннектора: Консольный порт RS-232 (RJ-45)

Электропитание

Резервный вход питания: Да
DC входное напряжение: 44...57 В
DC Резервное питание: 44...57 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP40

Размеры

Ширина: 55 мм
Глубина: 122.5 мм
Высота: 140 мм

Требования к условиям использования

Рабочая температура: -40...75 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): EN 55022, EN 55024, FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4
Стандарты по ЖД: EN 50121-4
Стандарты для автомагистралей: NEMA TS2
Стандарты безопасности: UL 61010-2-201, EN 62368-1 (LVD), IEC 62443-4-1, IEC 62443-4-2
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

Чертежи

Чертёж EDS-4008-4P-2GT-2GS

Программное обеспечение

3D модель EDS-4008-4P-2GT

Модификации

EDS-4008-2GT-2GS-LV
На складе
Управляемый коммутатор Gigabit Ethernet, 4 порта 10/100BaseT(X), 2 порта 10/100/1000BaseT(X), 2 порта 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -10...60C
Отличия от основной модели
Портов PoE 100 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
240 Вт—
Совместимые модули
PWR-101-LV-BP-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
44...57 В9.6...60 В
DC Резервное питание
44...57 В9.6...60 В
Рабочая температура
-40...75 °C-10...60 °C
EDS-4008-4P-2GT-2GS-LVA
Управляемый коммутатор Gigabit Ethernet, 4 порта 10/100BaseT(X) с 802.3bt PoE, 2 порта 10/100/1000BaseT(X), 2 порта 100/1000BaseSFP, резервируемые входы питания 48 VDC, 48 VDC для PoE, -10...60C
Отличия от основной модели
Рабочая температура
-40...75 °C-10...60 °C
EDS-4008-2GT-2GS-HV-T
Управляемый коммутатор Gigabit Ethernet, 4 порта 10/100BaseT(X), 2 порта 10/100/1000BaseT(X), 2 порта 100/1000BaseSFP, вход питания 110/220 VAC/VDC, -40...75C
Отличия от основной модели
Портов PoE 100 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
240 Вт—
Совместимые модули
PWR-101-LV-BP-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
44...57 В88...300 В
AC входное напряжение
—85...264 В
Резервный вход питания
Да—
DC Резервное питание
44...57 В—
EDS-4008-2GT-2GS-HV
Управляемый коммутатор Gigabit Ethernet, 4 порта 10/100BaseT(X), 2 порта 10/100/1000BaseT(X), 2 порта 100/1000BaseSFP, вход питания 110/220 VAC/VDC, -10...60C
Отличия от основной модели
Портов PoE 100 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
240 Вт—
Совместимые модули
PWR-101-LV-BP-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
44...57 В88...300 В
AC входное напряжение
—85...264 В
Резервный вход питания
Да—
DC Резервное питание
44...57 В—
Рабочая температура
-40...75 °C-10...60 °C
EDS-4008-LV
Промышленный 8-портовый управляемый коммутатор Ethernet, 8x10/100BaseT(X), резервируемый источник питания 12/24/48 VDC, -10...60C
Отличия от основной модели
Количество 10/100 Mb Ethernet
48
Тип коннектора 10/100 Mb Ethernet
4xRJ-458xRJ-45
Количество 10/100/1000 Mb Ethernet
2—
Тип коннектора 10/100/1000 Mb Ethernet
2xRJ-45—
Количество портов SFP 100/1000 Mbit
2—
Портов PoE 100 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
240 Вт—
Стандарты IEEE
IEEE 802.3ab для 1000BaseT(X), 100BaseFX, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX—
Совместимые модули
PWR-101-LV-BP-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
44...57 В9.6...60 В
DC Резервное питание
44...57 В9.6...60 В
Глубина
122.5120
Рабочая температура
-40...75 °C-10...60 °C
EDS-4008-2MST-LV
Управляемый коммутатор Ethernet, 6 портов 10/100BaseT(X), 2 порта 100BaseFX multi-mode с разъемами ST, резервируемые входы питания 12/24/48 VDC, -10...60C
Отличия от основной модели
Количество 10/100 Mb Ethernet
48
Тип коннектора 10/100 Mb Ethernet
4xRJ-452xST, 6xRJ-45
Количество 10/100/1000 Mb Ethernet
2—
Количество оптических портов
—2xST
Тип коннектора 10/100/1000 Mb Ethernet
2xRJ-45—
Тип оптического волокна
—многомодовое
Количество портов SFP 100/1000 Mbit
2—
Портов PoE 100 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
240 Вт—
Стандарты IEEE
IEEE 802.3ab для 1000BaseT(X), IEEE 802.3z для 1000BaseSX/LX/LHX/ZX—
Совместимые модули
PWR-101-LV-BP-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
44...57 В9.6...60 В
DC Резервное питание
44...57 В9.6...60 В
Глубина
122.5132
Рабочая температура
-40...75 °C-10...60 °C
EDS-4008-HV
Промышленный 8-портовый управляемый коммутатор Ethernet, 8x10/100BaseT(X), источник питания 110/220VAC/VDC, -10...60C
Отличия от основной модели
Количество 10/100 Mb Ethernet
48
Тип коннектора 10/100 Mb Ethernet
4xRJ-458xRJ-45
Количество 10/100/1000 Mb Ethernet
2—
Тип коннектора 10/100/1000 Mb Ethernet
2xRJ-45—
Количество портов SFP 100/1000 Mbit
2—
Портов PoE 100 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
240 Вт—
Стандарты IEEE
IEEE 802.3ab для 1000BaseT(X), 100BaseFX, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX—
Совместимые модули
PWR-101-LV-BP-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
44...57 В88...300 В
AC входное напряжение
—85...264 В
Резервный вход питания
Да—
Глубина
122.5120
DC Резервное питание
44...57 В—
Рабочая температура
-40...75 °C-10...60 °C
EDS-4008-2MST-HV-T
Управляемый коммутатор Ethernet, 6 портов 10/100BaseT(X), 2 порта 100BaseFX multi-mode с разъемами ST, вход питания 110/220 VAC/VDC, -40...75C
Отличия от основной модели
Количество 10/100 Mb Ethernet
48
Тип коннектора 10/100 Mb Ethernet
4xRJ-452xST, 6xRJ-45
Количество 10/100/1000 Mb Ethernet
2—
Количество оптических портов
—2xST
Тип коннектора 10/100/1000 Mb Ethernet
2xRJ-45—
Тип оптического волокна
—многомодовое
Количество портов SFP 100/1000 Mbit
2—
Портов PoE 100 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
240 Вт—
Стандарты IEEE
IEEE 802.3ab для 1000BaseT(X), IEEE 802.3z для 1000BaseSX/LX/LHX/ZX—
Совместимые модули
PWR-101-LV-BP-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
44...57 В88...300 В
AC входное напряжение
—85...264 В
Резервный вход питания
Да—
DC Резервное питание
44...57 В—
Глубина
122.5132
EDS-4008-2MSC-HV
Управляемый коммутатор Ethernet, 6 портов 10/100BaseT(X), 2 порта 100BaseFX multi-mode с разъемами SC, вход питания 110/220 VAC/VDC, -10...60C
Отличия от основной модели
Количество 10/100 Mb Ethernet
48
Тип коннектора 10/100 Mb Ethernet
4xRJ-452xSC, 6xRJ-45
Количество 10/100/1000 Mb Ethernet
2—
Количество оптических портов
—2xSC
Тип коннектора 10/100/1000 Mb Ethernet
2xRJ-45—
Тип оптического волокна
—многомодовое
Количество портов SFP 100/1000 Mbit
2—
Портов PoE 100 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
240 Вт—
Стандарты IEEE
IEEE 802.3ab для 1000BaseT(X), IEEE 802.3z для 1000BaseSX/LX/LHX/ZX—
Совместимые модули
PWR-101-LV-BP-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
44...57 В88...300 В
AC входное напряжение
—85...264 В
Резервный вход питания
Да—
DC Резервное питание
44...57 В—
Глубина
122.5120
Рабочая температура
-40...75 °C-10...60 °C
