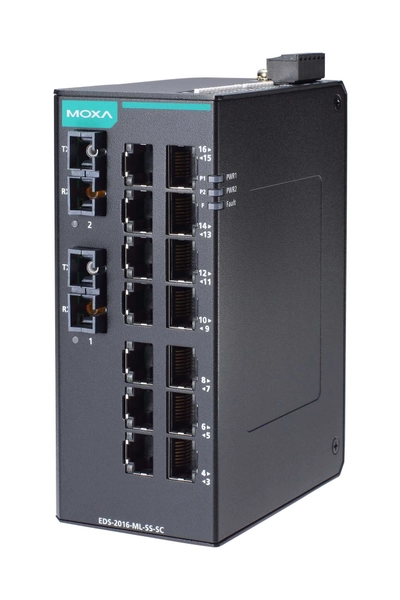

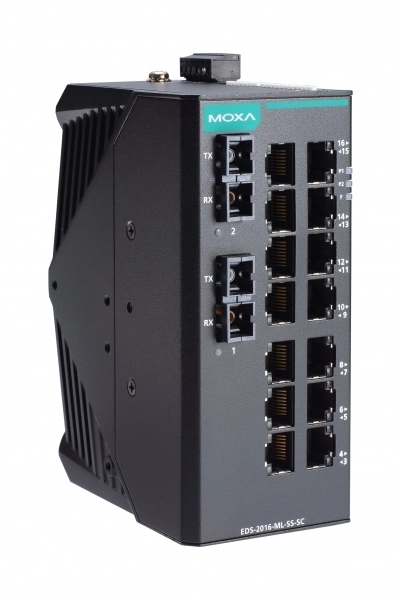

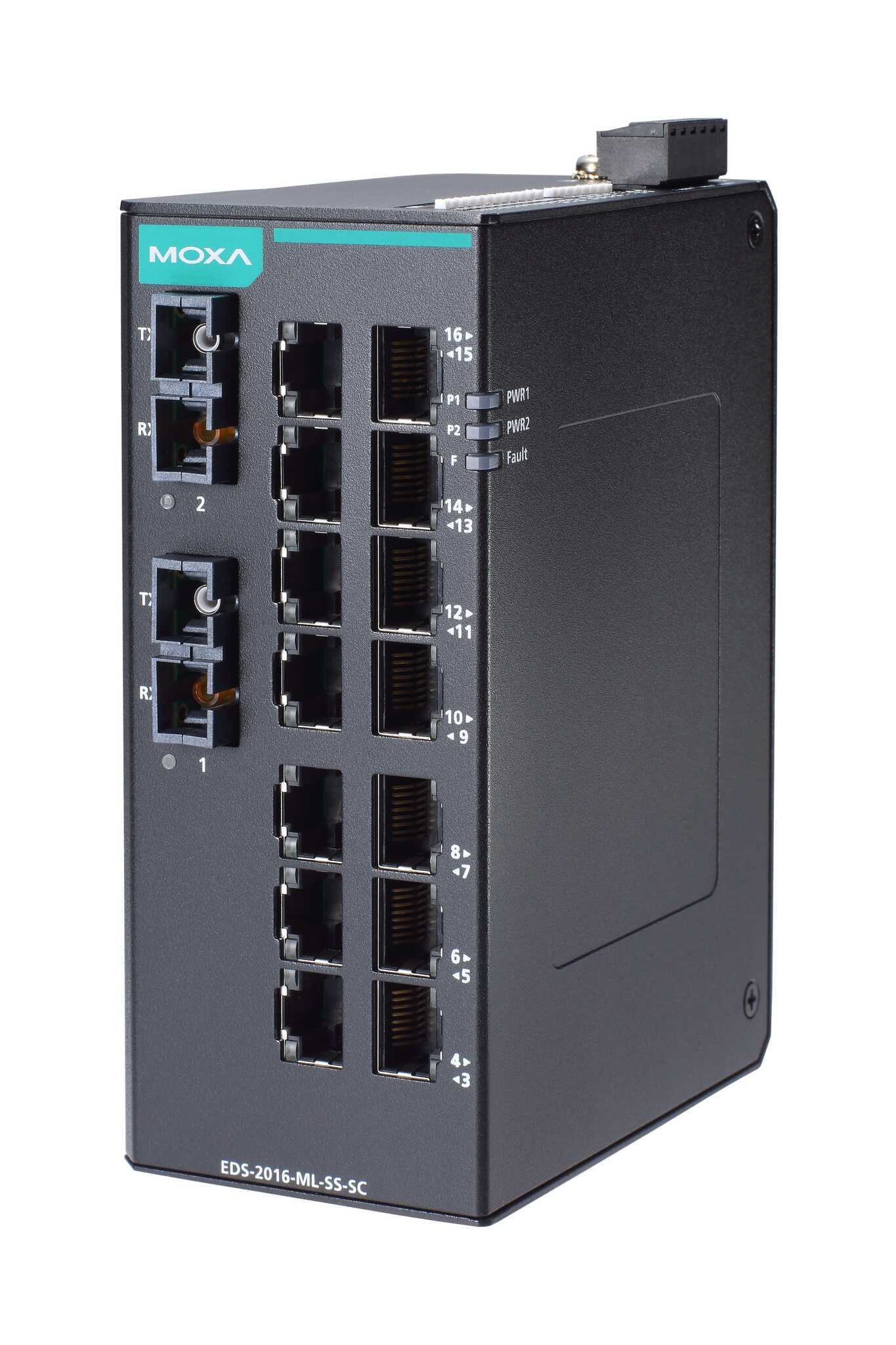

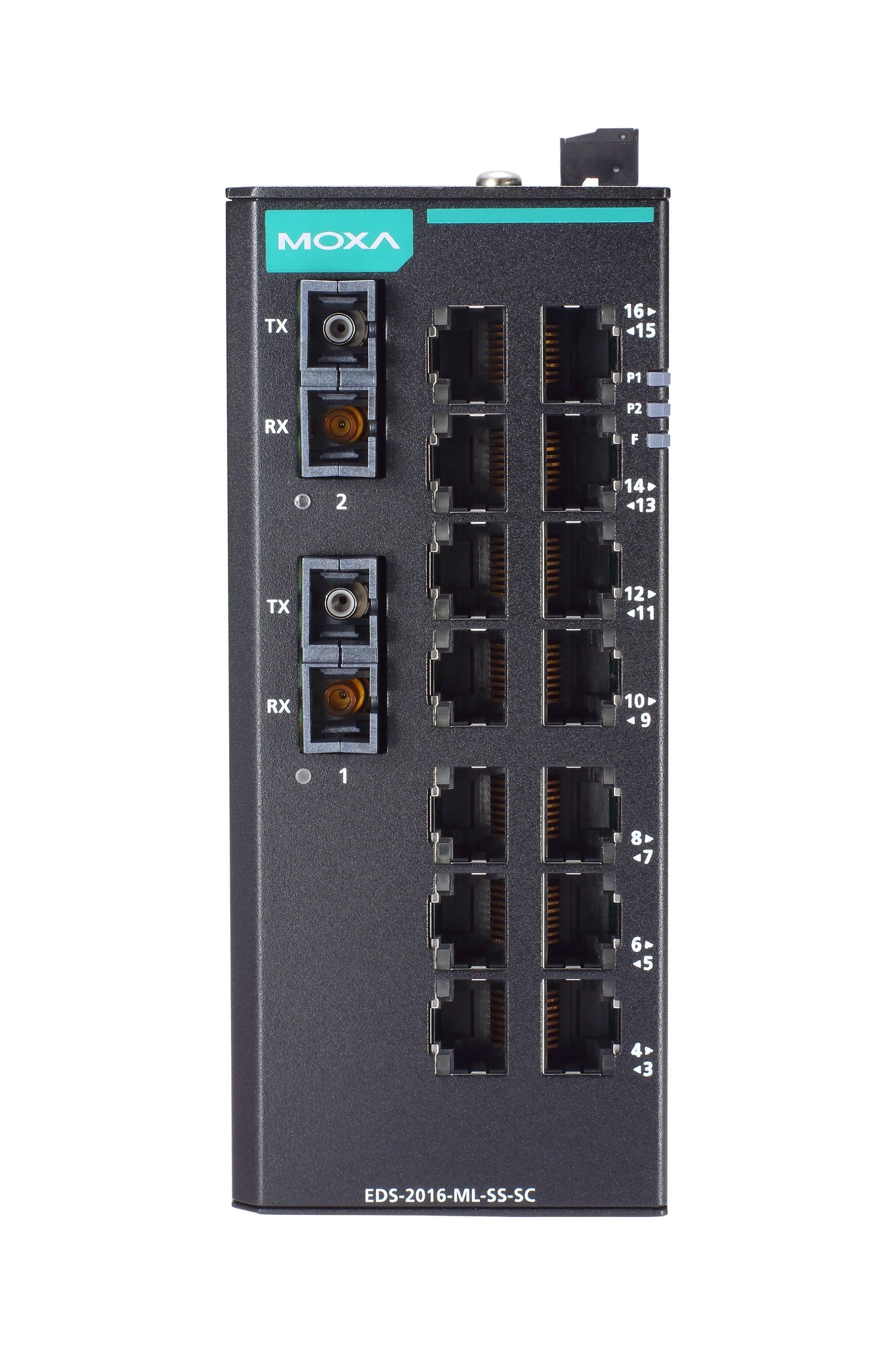

EDS-2016-ML-SS-SC

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 08711200

Промышленный 16-портовый неуправляемый коммутатор: 14 портов 10/100 BaseT Ethernet и 2 порта 100BaseFX (одномодовое волокно, разъем SС), QoS, резервируемое питание, релейный выход, -10...+60С

Цена: 1414.0 $ 117 863.97 ₽
с НДС 22%

Спецификация

Сетевые порты

Количество Ethernet-разъемов: 16
Количество 10/100 Mb Ethernet: 16
Тип коннектора 10/100 Mb Ethernet: 2xSC, 14xRJ-45

Оптические порты

Количество оптических портов: 2xSC
Тип оптического волокна: одномодовое

Параметры коммутатора

Управляемый: Нет
Уровень коммутатора: Layer 2
Поддерживаемые технологии: Quality of Service
Поддерживаемые функции: Защита от широковещательного шторма, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту
Таблица MAC адресов: 8000
Буфер пакетов: 2 кБит

Протоколы связи

Стандарты IEEE: IEEE 802.1P для CoS, IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Способы оповещения и настройки

Метод настройки: DIP-переключатели

Электропитание

Резервный вход питания: Да
DC входное напряжение: 9.6...60 В
DC Резервное питание: 9.6...60 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP30

Размеры

Ширина: 58 мм
Глубина: 95 мм
Высота: 135 мм

Требования к условиям использования

Рабочая температура: -10...60 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55032, EN 55035
Стандарты по ЖД: EN 50121-4
Стандарты безопасности: UL 61010-2-201, EN 62368
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

3D модель

3D модель EDS-2016-ML-SC

Чертежи

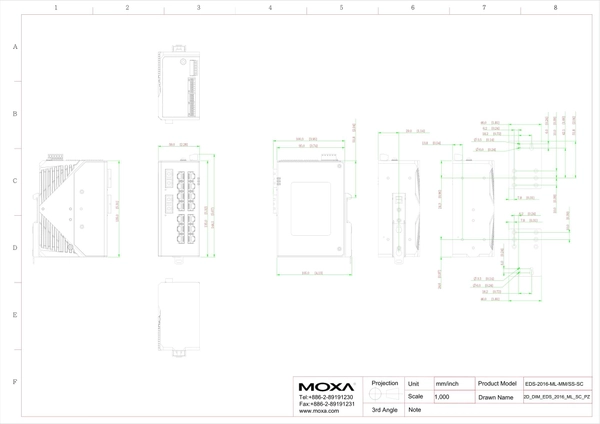

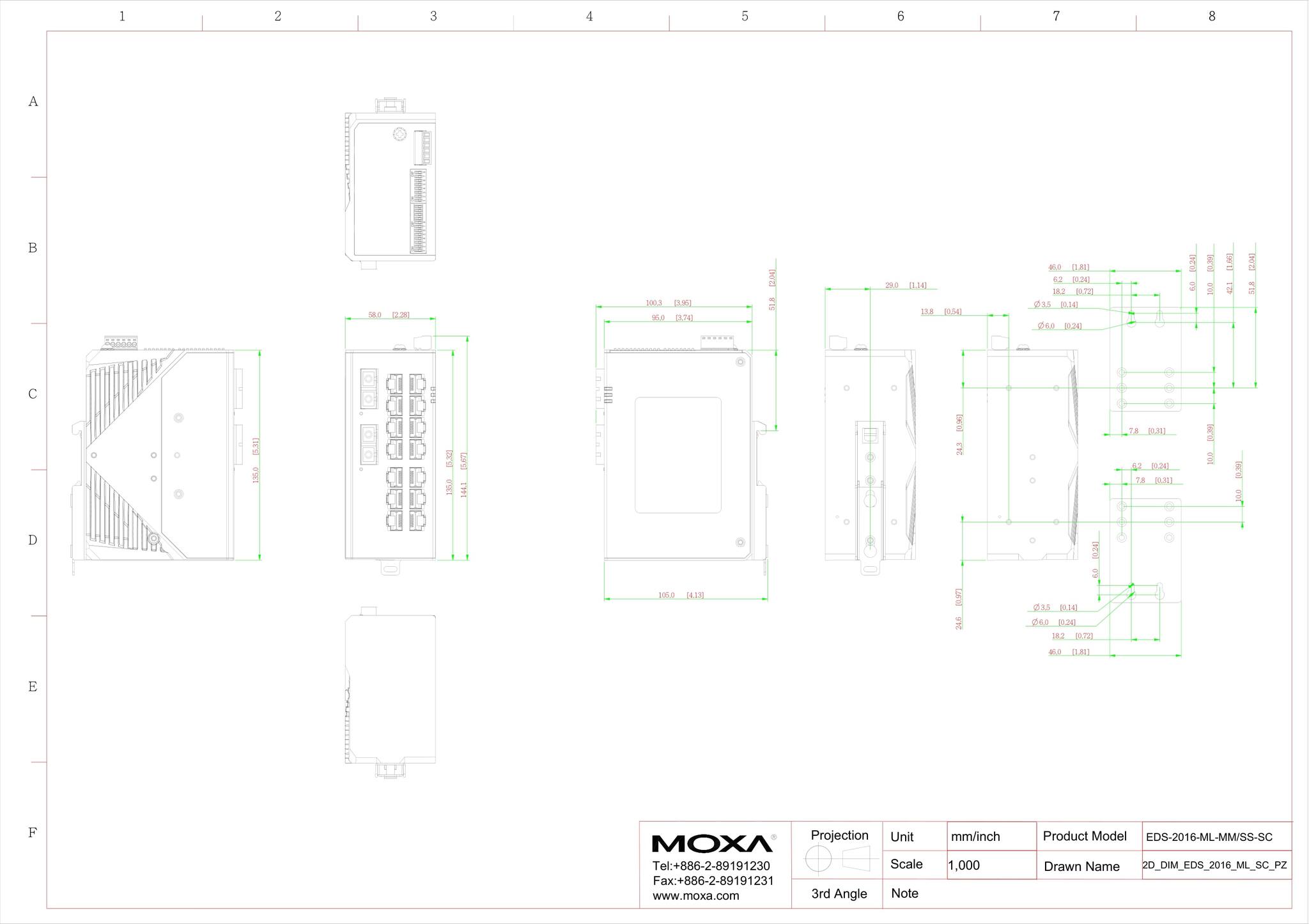

Чертёж EDS-2016

Модификации серии EDS-2016-ML

EDS-2016-ML
На складе
Промышленный 16-портовый неуправляемый коммутатор: 16 портов 10/100BaseT(X) Ethernet, QoS, резервируемое питание, релейный выход, -10...+60С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xSC, 14xRJ-4516xRJ-45
Количество оптических портов
2xSC—
Тип оптического волокна
одномодовое—
Стандарты IEEE
100BaseFX—
Ширина
5836
EDS-2016-ML-MM-SC
Промышленный 16-портовый неуправляемый коммутатор: 14 портов 10/100 BaseT Ethernet и 2 порта 100BaseFX (многомодовое волокно, разъем SС), QoS, резервируемое питание, релейный выход, -10...+60С
Отличия от основной модели
Тип оптического волокна
одномодовоемногомодовое
EDS-2016-ML-SS-SC-T
Промышленный 16-портовый неуправляемый коммутатор: 14 портов 10/100 BaseT Ethernet и 2 порта 100BaseFX (одномодовое волокно, разъем SС), QoS, резервируемое питание, релейный выход, -40...+75С
Отличия от основной модели
Рабочая температура
-10...60 °C-40...75 °C
EDS-2016-ML-MM-SC-T
Промышленный 16-портовый неуправляемый коммутатор: 14 портов 10/100 BaseT Ethernet и 2 порта 100BaseFX (многомодовое волокно, разъем SС), QoS, резервируемое питание, релейный выход, -40...+75С
Отличия от основной модели
Тип оптического волокна
одномодовоемногомодовое
Рабочая температура
-10...60 °C-40...75 °C
EDS-2016-ML-MM-ST
Промышленный 16-портовый неуправляемый коммутатор: 14 портов 10/100 BaseT Ethernet и 2 порта 100BaseFX (многомодовое волокно, разъем ST), QoS, резервируемое питание, релейный выход, -10...+60С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xSC2xST
Количество оптических портов
2xSC2xST
Тип оптического волокна
одномодовоемногомодовое
EDS-2016-ML-MM-ST-T
Промышленный 16-портовый неуправляемый коммутатор: 14 портов 10/100 BaseT Ethernet и 2 порта 100BaseFX (многомодовое волокно, разъем ST), QoS, резервируемое питание, релейный выход, -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xSC2xST
Количество оптических портов
2xSC2xST
Тип оптического волокна
одномодовоемногомодовое
Рабочая температура
-10...60 °C-40...75 °C
EDS-2016-ML-T
Промышленный 16-портовый неуправляемый коммутатор: 16 портов 10/100BaseT(X) Ethernet, QoS, резервируемое питание, релейный выход, -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xSC, 14xRJ-4516xRJ-45
Количество оптических портов
2xSC—
Тип оптического волокна
одномодовое—
Стандарты IEEE
100BaseFX—
Ширина
5836
Рабочая температура
-10...60 °C-40...75 °C
