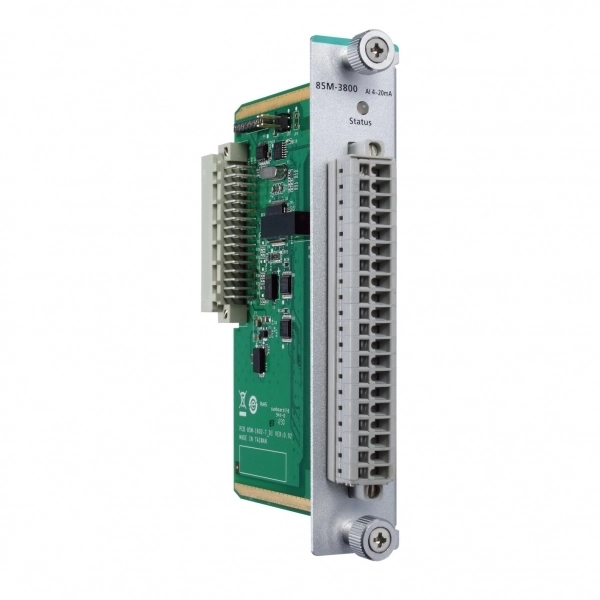

85M-3811-T

Спецификация

Файлы

Документация

• 📄Datasheet ioPAC 8500 Series IO Modules

Модификации серии 85M_86M

•

  85M-6600-T

  Модуль расширения для серии ioPAC 8500/8600, 6 RTD, -40...+75С

  Отличия от основной модели

  Каналов аналогового ввода

  8→6

  Подключаемое термосопротивление

  —→Pt100, Pt1000, Ni120, Ni100, JPt100, Pt50, Pt200, Pt500, JPt200, JPt500, JPt1000, Ni200, Ni500, Ni1000

  Разрядность АЦП

  16 Бит→—

  Диапазон входного сигнала по напряжению

  0...10 В→—

  Тип модуля

  Аналоговый ввод→Температурный

  Частота выборки АЦП

  40 Гц→—

  Дифференциальных каналов

  8→—

•

  85M-6810-T

  Модуль ввода-вывода ioPAC 8500/8600, 8 TC, -40...75C

  Отличия от основной модели

  Внешний вид и материал

  Металл→—

  Частота выборки АЦП

  40 Гц→1.5 Гц

  Диапазон входного сигнала по напряжению

  0...10 В→—

  Подключаемая термопара

  —→J: 0...+750 °С, K: -200...+1250 °С, T: -200...+350 °С, E: -200...+900 °С, R: -50...+1600 °С, S: -50...+1760 °С, B: +600...+1700 °С, N: -200...+1300 °С

  Тип модуля

  Аналоговый ввод→Температурный

  Дифференциальных каналов

  8→—

  Тип коннектора

  Винтовые клеммы→—

•

  86M-5212U-T

  Модуль ввода-вывода для ioPAC 8600, 2-портовый Ethernet коммутатор, двухпроводной Ethernet, -40...75C

  Отличия от основной модели

  Каналов аналогового ввода

  8→—

  Тип модуля

  Аналоговый ввод→Коммуникационный

  Разрядность АЦП

  16 Бит→—

  Диапазон входного сигнала по напряжению

  0...10 В→—

  Частота выборки АЦП

  40 Гц→—

  Дифференциальных каналов

  8→—

  Тип коннектора

  Винтовые клеммы→—

•

  86M-5250-T

  Модуль ввода-вывода для ioPAC 8600, 2 CAN порта, -40...75C

  Отличия от основной модели

  Каналов аналогового ввода

  8→—

  Количество портов CAN

  —→2

  Разрядность АЦП

  16 Бит→—

  Тип модуля

  Аналоговый ввод→Коммуникационный

  Диапазон входного сигнала по напряжению

  0...10 В→—

  Промышленные протоколы

  —→CANopen

  Частота выборки АЦП

  40 Гц→—

  Дифференциальных каналов

  8→—

  Тип коннектора

  Винтовые клеммы→—

•

  86M-2830D-T

  Модуль ввода-вывода для ioPAC 8600, 8 каналов дискретного вывода с межканальной изоляцией, сухой контакт, 24 VDC, -40...+75C

  Отличия от основной модели

  Каналов аналогового ввода

  8→—

  Количество каналов DO

  —→8

  Приемник/источник

  —→Приемник (NPN)

  Разрядность АЦП

  16 Бит→—

  Диапазон входного сигнала по напряжению

  0...10 В→—

  Тип модуля

  Аналоговый ввод→Дискретный вывод

  Частота выборки АЦП

  40 Гц→—

  Дифференциальных каналов

  8→—

  Тип коннектора

  Винтовые клеммы→—

•

  86M-4420-T

  Модуль ввода-вывода для ioPAC 8600, 4 аналоговых выхода, 0 ... 10 V / -10 ... 10 V / 0 ... 20 mA / 4 ... 20 mA

  Отличия от основной модели

  Каналов аналогового ввода

  8→—

  Каналов аналогового вывода

  —→4

  Разрядность АЦП

  16 Бит→—

  Разрядность ЦАП

  —→12 Бит

  Диапазон входного сигнала по напряжению

  0...10 В→—

  Диапазон выходного сигнала по напряжению

  —→0...10 В, +/-10 В

  Диапазон выходного сигнала по току

  —→0...20 мА, 4...20 мА

  Частота выборки АЦП

  40 Гц→—

  Дифференциальных каналов

  8→—

  Тип модуля

  Аналоговый ввод→Аналоговый вывод

  Тип коннектора

  Винтовые клеммы→—

•

  86M-2604D-T

  Модуль ввода-вывода для ioPAC 8600, 6 релейных выходов, -40...+75C

  Отличия от основной модели

  Каналов аналогового ввода

  8→—

  Количество каналов DO

  —→6

  Разрядность АЦП

  16 Бит→—

  Тип (транзистора, реле)

  —→Электромеханическое реле

  Диапазон входного сигнала по напряжению

  0...10 В→—

  Нормально разомкнутое реле

  —→6

  Максимальный коммутируемый ток для реле с контактами (А)

  —→5А при 250В AC, 5А при 30В DC

  Частота выборки АЦП

  40 Гц→—

  Дифференциальных каналов

  8→—

  Тип модуля

  Аналоговый ввод→Релейный

  Тип коннектора

  Винтовые клеммы→—

•

  86M-1832D-T

  Модуль ввода-вывода для ioPAC 8600, 8 каналов дискретного ввода с межканальной изоляцией, 24 VDC, -40...+75C

  Отличия от основной модели

  Каналов аналогового ввода

  8→—

  Количество каналов DI

  —→8

  Разрядность АЦП

  16 Бит→—

  Тип дискретного входа

  —→Мокрый контакт

  Диапазон входного сигнала по напряжению

  0...10 В→—

  Уровень логического "0"

  —→0~3 В

  Уровень логической "1"

  —→10~30 В

  Частота выборки АЦП

  40 Гц→—

  Дифференциальных каналов

  8→—

  Максимальная частота

  —→5 кГц

  Параметры счетчика

  —→5 кГц

  Тип коннектора

  Винтовые клеммы→—

  Тип модуля

  Аналоговый ввод→Дискретный ввод

•

  86M-2821D-T

  Модуль ввода-вывода для ioPAC 8600, 16 каналов дискретного вывода, 24-110 VDC

  Отличия от основной модели

  Каналов аналогового ввода

  8→—

  Количество каналов DO

  —→8

  Приемник/источник

  —→Источник (PNP)

  Разрядность АЦП

  16 Бит→—

  Выходное напряжение

  —→24~110 В

  Диапазон входного сигнала по напряжению

  0...10 В→—

  Максимальный ток на выходе

  —→1500 мА

  Частота выборки АЦП

  40 Гц→—

  Дифференциальных каналов

  8→—

  Тип модуля

  Аналоговый ввод→Дискретный вывод

  Тип коннектора

  Винтовые клеммы→—

  Электромагнитные помехи (EMI)

  —→FCC Part 15 Subpart B Class A, CISPR 32

  Стандарты ЭМС

  —→МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 61000-6-2, EN 61000-6-4, EN 55032

  Стандарты по ЖД

  —→EN 50121-4, EN 50155

  Стандарты безопасности

  —→UL 508

  Стандарты по вибрации и ударам

  —→МЭК 60068-2-6, МЭК 60068-2-27
