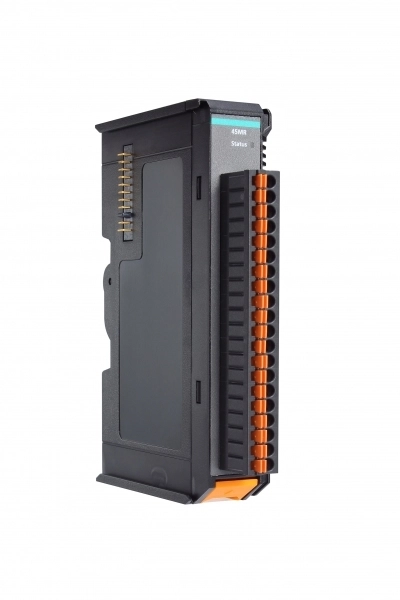

45MR-6600-T

Спецификация

Файлы

Документация

• 📄Руководство пользователя модулей 45MR
• 📄Спецификация модулей 45MR
• 📄Краткое руководство пользователя модулей 45MR

Модификации серии 45MR-AI

•

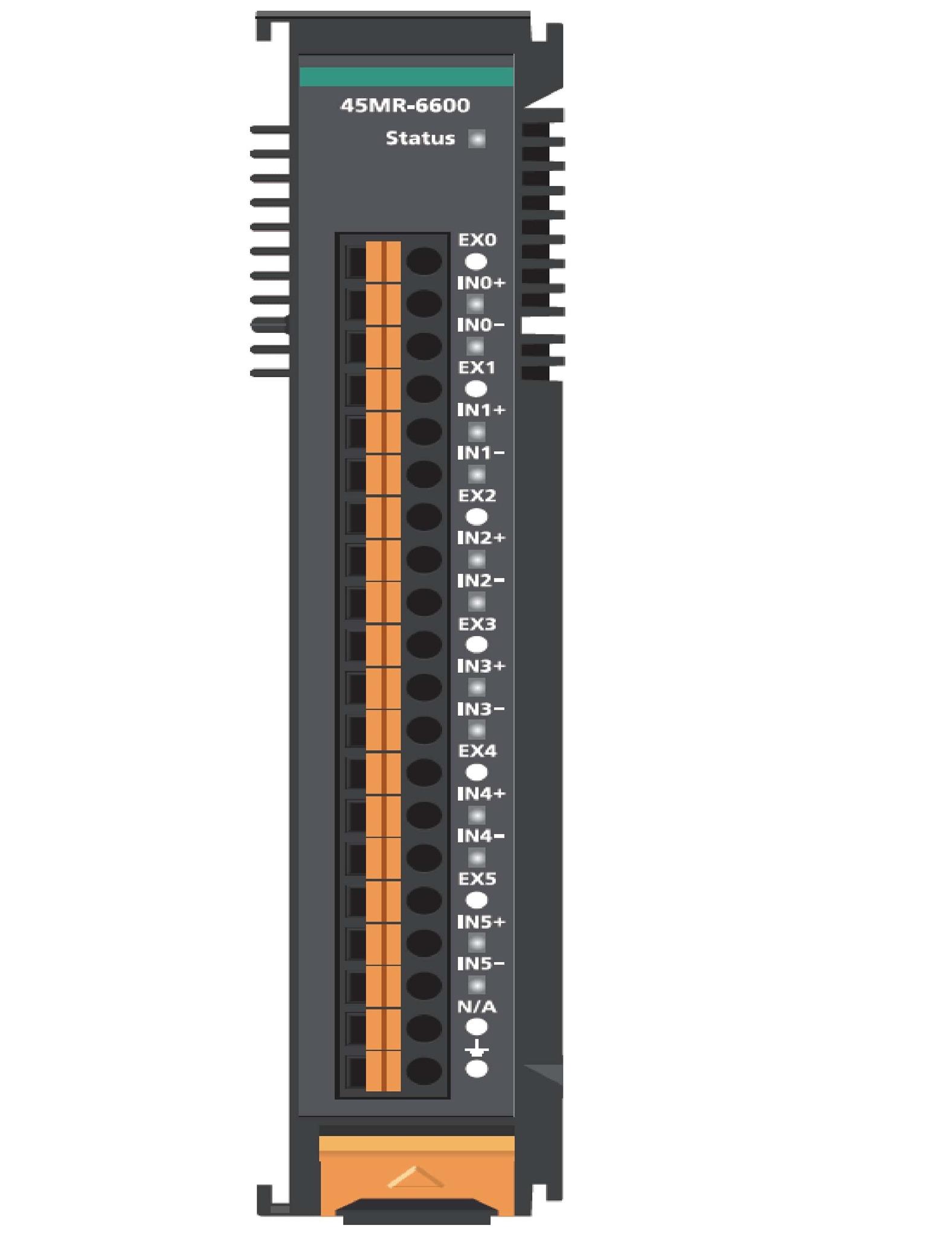

  45MR-6600

  Модуль ввода, 6 каналов аналогового ввода сигналов с термосопротивлений

  Отличия от основной модели

  Рабочая температура

  -40...75 °C→-20...60 °C

•

  45MR-6810-T

  Модуль ввода, 8 каналов аналогового ввода сигналов с термопар

  Отличия от основной модели

  Каналов аналогового ввода

  6→8

  Разрядность АЦП

  —→16 Бит

  Подключаемое термосопротивление

  Pt100, Pt1000, Ni120, Ni100, JPt100, Pt50, Pt200, Pt500, JPt200, JPt500, JPt1000, Ni200, Ni500, Ni1000→—

  Подключаемая термопара

  —→J: 0...+750 °С, K: -200...+1250 °С, T: -200...+350 °С, E: -200...+900 °С, R: -50...+1600 °С, S: -50...+1760 °С, B: +600...+1700 °С, N: -200...+1300 °С

  Рабочая температура

  -40...75 °C→-20...60 °C

•

  45MR-6810

  Модуль ввода, 8 каналов аналогового ввода сигналов с термопар

  Отличия от основной модели

  Каналов аналогового ввода

  6→8

  Разрядность АЦП

  —→16 Бит

  Подключаемое термосопротивление

  Pt100, Pt1000, Ni120, Ni100, JPt100, Pt50, Pt200, Pt500, JPt200, JPt500, JPt1000, Ni200, Ni500, Ni1000→—

  Подключаемая термопара

  —→J: 0...+750 °С, K: -200...+1250 °С, T: -200...+350 °С, E: -200...+900 °С, R: -50...+1600 °С, S: -50...+1760 °С, B: +600...+1700 °С, N: -200...+1300 °С

  Рабочая температура

  -40...75 °C→-20...60 °C

•

  45MR-3810-T

  Модуль ввода, 8 каналов аналогового ввода

  Отличия от основной модели

  Каналов аналогового ввода

  6→8

  Разрядность АЦП

  —→16 Бит

  Диапазон входного сигнала по напряжению

  —→+/-10 В, 0...10 В

  Подключаемое термосопротивление

  Pt100, Pt1000, Ni120, Ni100, JPt100, Pt50, Pt200, Pt500, JPt200, JPt500, JPt1000, Ni200, Ni500, Ni1000→—

  Частота выборки АЦП

  12 Гц→100 Гц

  Дифференциальных каналов

  —→8

  Тип модуля

  Температурный→Аналоговый ввод

•

  45MR-3800-T

  Модуль ввода, 8 каналов аналогового ввода

  Отличия от основной модели

  Каналов аналогового ввода

  6→8

  Разрядность АЦП

  —→16 Бит

  Диапазон входного сигнала по току

  —→0...20 мА, 4...20 мА

  Подключаемое термосопротивление

  Pt100, Pt1000, Ni120, Ni100, JPt100, Pt50, Pt200, Pt500, JPt200, JPt500, JPt1000, Ni200, Ni500, Ni1000→—

  Частота выборки АЦП

  12 Гц→100 Гц

  Дифференциальных каналов

  —→8

  Тип модуля

  Температурный→Аналоговый ввод

•

  45MR-3800

  Модуль ввода, 8 каналов аналогового ввода

  Отличия от основной модели

  Каналов аналогового ввода

  6→8

  Разрядность АЦП

  —→16 Бит

  Диапазон входного сигнала по току

  —→0...20 мА, 4...20 мА

  Подключаемое термосопротивление

  Pt100, Pt1000, Ni120, Ni100, JPt100, Pt50, Pt200, Pt500, JPt200, JPt500, JPt1000, Ni200, Ni500, Ni1000→—

  Частота выборки АЦП

  12 Гц→100 Гц

  Дифференциальных каналов

  —→8

  Тип модуля

  Температурный→Аналоговый ввод

  Рабочая температура

  -40...75 °C→-20...60 °C

•

  45MR-3810

  Модуль ввода, 8 каналов аналогового ввода

  Отличия от основной модели

  Каналов аналогового ввода

  6→8

  Разрядность АЦП

  —→16 Бит

  Диапазон входного сигнала по напряжению

  —→+/-10 В, 0...10 В

  Подключаемое термосопротивление

  Pt100, Pt1000, Ni120, Ni100, JPt100, Pt50, Pt200, Pt500, JPt200, JPt500, JPt1000, Ni200, Ni500, Ni1000→—

  Частота выборки АЦП

  12 Гц→100 Гц

  Дифференциальных каналов

  —→8

  Тип модуля

  Температурный→Аналоговый ввод

  Рабочая температура

  -40...75 °C→-20...60 °C
