Режим парного соединения для увеличения длины линии RS-232/422/485.

Подключение NPort в режиме Pair Connection

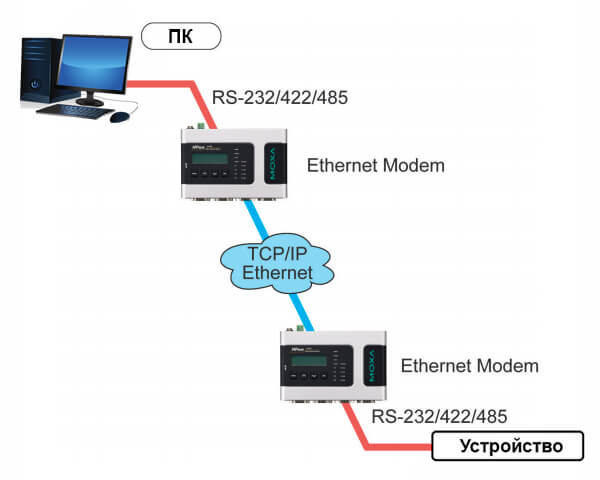

Рисунок 1. Подключение NPort в режиме Pair Connection.

Режим Pair Connection используется, когда нужно удлинить последовательную линию связи. Два NPort настраиваются друг на друга, один в режиме Master, а другой – Slave, и образуют “прозрачную” линию связи. Под прозрачностью подразумевается, что все служебные сигналы и данные передаются как есть.

Процесс установки соединения в режиме Pair Connection

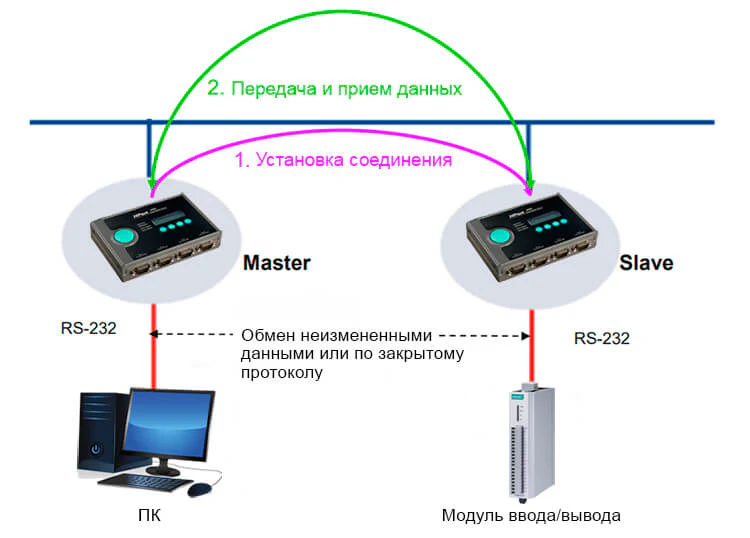

Рисунок 2. Процесс установки соединения в режиме Pair Connection.

1. Не требуется установка драйвера
2. Удлинение последовательной линии через Ethernet
3. Возможно использовать как в локальной сети, так и в сети Internet (при наличии хотя бы у одного из NPort выделенного IP-адреса или включении проброса портов на роутере)
4. Все данные и сигналы контроля линии передаются без изменений
