Технология Video Always-On (V-ON)

Оптимизация промышленной сети для IP-видеонаблюдения

• Восстановление видеопотока на 2 и 3 уровне за миллисекунды
• Оптимизированные протоколы
• Поддерживаемые типы отказов: отключение питания, обрыв линии

Что такое V-ON?

Если в Вашей системе видеонаблюдения с кольцевым резервированием используется многоадресная передача, то в случае разрыва, даже если протокол кольцевого резервирования способен активировать резервные пути за доли секунды, восстановление многоадресной передачи видеопотока может занять более 2 минут.

Это происходит потому, что целый ряд различных протоколов, в том числе IGMP и PIM-DM – способны передавать видеопоток по сети, но они не предназначены для критически важных систем. В этой статье мы покажем, как собственный протокол компании МОХА может оптимизировать сеть для передачи видеопотока, и таким образом преодолеть медлительность IGMP.

Уникальная технология V-ON устанавливает новый стандарт в скорости восстановления видеопотока в сетях Layer 2 и Layer 3 путем интеграции трех технологий/:

• Резервирование линии связи:
  Turbo Ring и Turbo Chain (< 50 мс)
• Резервирование маршрутизатора:
  Быстрое восстановление по протоколу VRRP (< 300 мс)
• Оптимизация протоколов:
  Layer 2 Multicast Fast Forwarding
  Layer 3 Multicast Local Route

В некоторых системах автоматизации, непрерывная передача видеопотока является действительно критически важным. Для таких сценариев технология V-ON обеспечивает повышенную надежность для непрерывного IP-видеонаблюдения, сокращая время простоя до нескольких миллисекунд.

Восстановление многоадресной передачи данных в сетях L2/L3

Основанная на технологиях Turbo Ring и Turbo Chain, обеспечивающих поддержку кольцевых топологий, технология V-ON превосходит протоколы RSTP, IGMP и VRRP по времени восстановления видеопотока. Для сетей 2 уровня время восстановления составляет не более 50 мс, а для сетей 3 уровня не более 300 мс.

По сравнению с традиционным протоколом RSTP, при использовании оптимизированного протокола восстановление сети занимает менее 50 мс. Это подтверждает, что с помощью технологии V-ON от Moxa вы сможете оптимизировать сеть для передачи видеопотоков, тем самым сделав ее более подходящей для использования с критическими узлами IP-видеонаблюдения.

Когда может быть полезна технология V-ON?

1. При использовании многоадресной передачи видеопотока (Multicast)
2. Большое количество видеокамер
3. Необходимость расположения сервера и видеокамер в разных подсетях

Сценарии применения

Резервирование видеопотока при одноадресной передаче на 2 уровне (Layer 2 Unicast Redundancy)

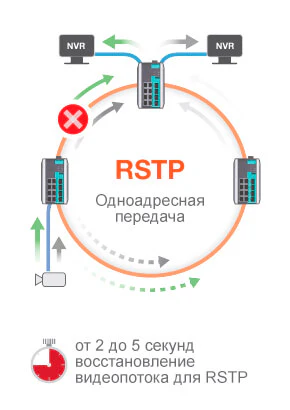

Традиционная сеть

Традиционная кольцевая топология с использованием протокола RSTP для определения обрыва и восстановления сети.

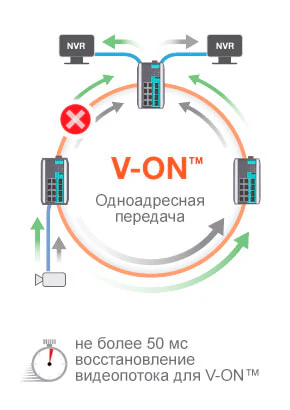

Сеть с технологией V-ON

Основываясь на технологиях Turbo Ring и Turbo Chain, V-ON™ обеспечивает миллисекундное время восстановления видеопотока.

Резервирование видеопотока при многоадресной передачи на 2 уровне (Layer 2 Multicast Redundancy)

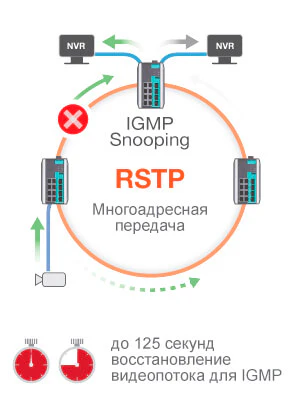

Традиционная сеть

Стандартный протокол IGMP обычно используется для управления мультикаст группами, и время восстановления занимает до 125 секунд.

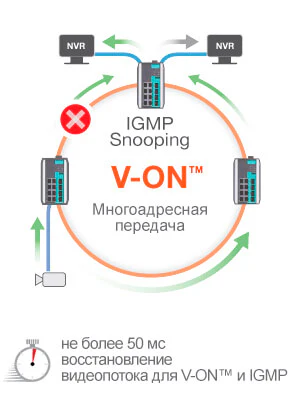

Сеть с технологией V-ON

V-ON Multicast Fast-forwarding Mode основан на протоколе IGMP для обеспечения миллисекундного времени восстановления и предотвращает потерю изображения при отказе устройства или обрыве линии.

Резервирование при одноадресной маршрутизации на 3 уровне (Layer 3 Unicast Routing Redundancy)

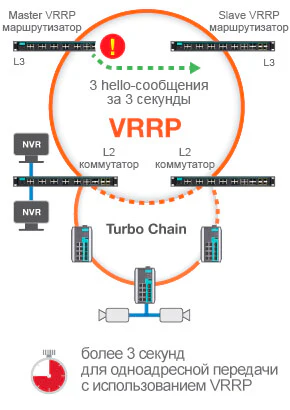

Традиционная сеть

В случае отказа ведущего маршрутизатора, при использовании стандартного протокола VRRP, пройдет не менее 3 секунд (отправка 3 hello-сообщений) прежде чем произойдет переключение на резервный маршрутизатор. А после переключения, необходимо еще некоторое время для обновления маршрутов.

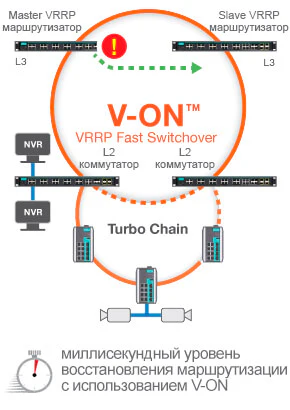

Сеть с технологией V-ON

Используя уникальную технологию VRRP Faster Switchover Mode, V-ON обеспечивает перенаправление траффика и восстановление одноадресной передачи видеопотока за несколько миллисекунд.



Резервирование при многоадресной маршрутизации на 3 уровне (Layer 3 Multicast Routing Redundancy)

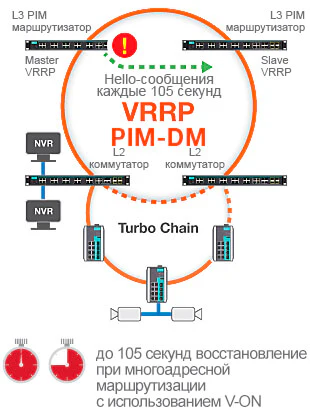

Традиционная сеть

PIM-DM (Protocol Independent Multicast Dense Mode) может обнаружить повреждение сети/устройства и затем восстановить многоадресную передачу отправляя PIM hello-сообщение (каждые 105 секунд). Также PIM-DM будет дополнительно пересылать весь траффик (флудинг) для того чтобы распространить информацию об источнике и группе по сети, что увеличивает нагрузку на процессор и вызывает снижение производительности.

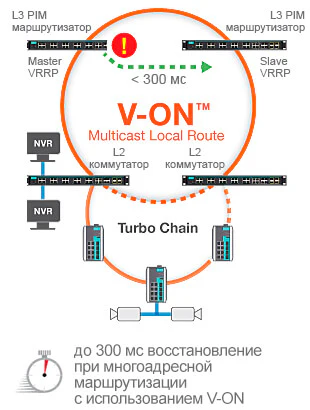

Сеть с технологией V-ON

V-ON использует инновационную функцию Multicast Local Route для быстрого переключения на резерв при многоадресной передаче на 3 уровне. Этот проприетарный протокол гарантирует высокую доступность и быстродействие в задачах, требующих использование многоадресной маршрутизации.



Бесплатное обновление в один клик

Сетевая технология V-ON становится доступна после бесплатного обновления прошивки. Также, как и протоколы Turbo Ring и Turbo Chain, V-ON можно свободно использовать в сетях, построенных на промышленный Ethernet-коммутаторах МОХА.

Промышленные коммутаторы с поддержкой технологии V-ON

Серии ICS/IKS A, EDS-G500E/510E/P510
