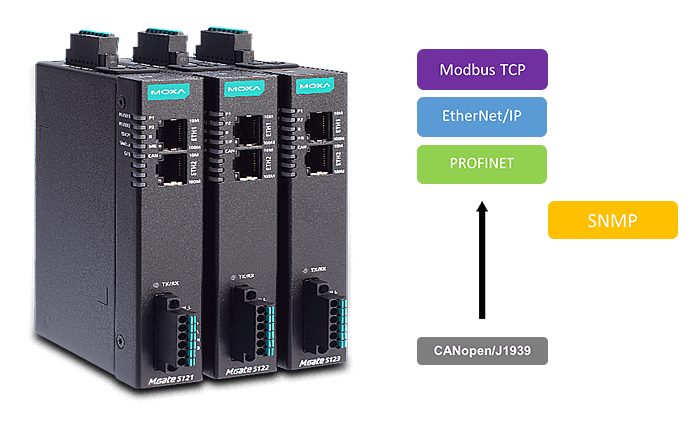

Ранее, компания Moxa уже реализовывала преобразование CAN протокола J1939 в серии шлюзов MGate 5118, но поддержка такого CAN протокола высокого уровня как CANopen была осуществлена впервые и реализована в устройствах MGate 5121/5122/5123.
CANopen – это открытый протокол верхнего уровня, который используется во встроенных распределенных системах управления в реальном времени. Главное свое применение CANopen нашел в таких сферах как машинная автоматизация, железнодорожный транспорт, а также широко применяется в системах управления движением и энергетических сферах. Он предоставляет возможность управлять устройствами с высокой точностью и эффективностью, что делает его востребованным средством для применения в промышленности.
Но довольно часто, встречаются задачи, где существующие в сети устройства CANopen и J1939 необходимо интегрировать в системы, работающие по иным промышленным протоколам, таким как Modbus TCP, Ethernet/IP или PROFINET. Для передачи данных на верхний уровень с устройств, работающих только по протоколам CANopen или J1939, необходимо решение позволяющее обмениваться данными с ведущими устройствами в сети. Именно в этом случае, шлюзы протоколов MGate 5121/5122/5123 способны выполнить данную задачу и предоставить решение для преобразования протоколов передачи данных как в существующей системе так и при построении новой коммуникационной сети.
Таким образом, шлюзы MGate 5121/5122/5123 позволяют устройствам с поддержкой Modbus TCP, EtherNet/IP, PROFINET опрашивать ведомые CAN устройства в сети.
- Серия MGAte 5121 - предназначена для интеграции устройств CANopen/J1939 в сеть Modbus TCP для последующего обмена данными, с возможностью подключения до 16-ти Modbus TCP клиентов.
- Серия MGAte 5122 - позволяет устройствам CANopen/J1939 подключаться к сети Ethernet/IP для работы со сканером Ethernet /IP и возможностью подключения до 4-х Ethernet/IP сканеров.
- Серия MGate 5123 – агрегирует устройства CANopen/J1939 с сетью PROFINET для дальнейшего сбора данных и обмена ими с контроллерами PROFINET, с возможностью подключения до 2-х PROFINET IO контроллеров с общим доступом.
Серии данных шлюзов включают в себя два Ethernet порта c изоляцией в 1,5 кВ и один CAN интерфейс с изоляцией в 2 кВ.
К основным характеристикам, выделяющим данные шлюзы можно отнести:
- Одновременное преобразование протоколов CANopen и J1939
- Возможность опроса по SNMP
- Встроенный мониторинг трафика и получение диагностической информация для упрощения устранения неполадок
- Простая настройка устройства с помощью веб-консоли
- Поддержка двух резервных входов питания постоянного тока и одного релейного выхода
- Поддержка MicroSD для сохранения конфигурации
- Наличие моделей с широким диапазоном рабочих температур от -40 до 75°
Также одним из немаловажных достоинств промышленных шлюзов MGate 5121/5122/5123 является их разработка в соответствии с стандартом IEC 62443-4-2, который заключает в себе технические требования к кибербезопасности составляющих АСУ ТП, таких как встраиваемые устройства, сетевые компоненты и др.
Шлюзы представлены в металлическом корпусе, и каждая из представленных серий имеет в своем арсенале по 2 модели, включая модель с широким рабочим диапазоном температур:
| -10 до 60°C | -40 до 75°C |
|---|---|
| MGate 5121 | MGate 5121-T |
| MGate 5122 | MGate 5122-T |
| MGate 5123 | MGate 5123-T |
