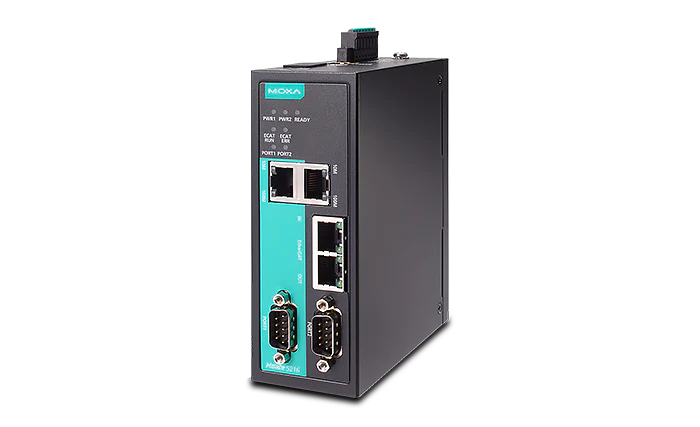

MGate 5216 и MGate 5216-T от компании представляют собой двухпортовый промышленный шлюз, обеспечивающий преобразование данных между протоколами Modbus RTU/ASCII и EtherCAT, а также проприетарными последовательными протоколами (посредством использования программирования на Micro Python). Все модели выполнены в прочном металлическом корпусе, предназначенном для установки на DIN-рейку или же монтажа на стену через специальные крепления, которые идут в комплекте.
Почему EtherCAT?
EtherCAT — это протокол, обеспечивающий высокоскоростную передачу данных с минимальной задержкой, что делает его идеальным выбором для применения в производственных системах. MGate 5216 работает в режиме ведомого EtherCAT, что позволяет интегрировать оборудование с поддержкой Modbus и проприетарные устройства в сети EtherCAT без сложной настройки.
Технические особенности
- Поддержка протоколов: MGate 5216 поддерживает работу в качестве EtherCAT-ведомого, а также в качестве мастера на стороне Modbus RTU/ASCII. Устройство также поддерживает программирование на Micro Python для работы с проприетарными последовательными протоколами.
- Объем данных: максимальный объем входных и выходных данных составляет 512 байт.
- Защита последовательных портов RS-232/422/485: встроенная изоляция 2 кВ обеспечивает надежную защиту оборудования.
- Простая настройка: шлюз оснащен удобным WEB-интерфейсом. Поддержка веб-консоли позволяет удаленно управлять устройством, а функции шифрования, включая HTTPS, повышают безопасность сети. Для настройки через CLI интерфейс так же предусмотрено подключение по последовательному протоколу.
- Простота обслуживания: MGate 5216 поддерживает диагностику протоколов и мониторинг трафика, что особенно полезно на этапе установки. Функции диагностики позволяют выявлять проблемы, вызванные неправильными параметрами программного обеспечения, такими как неверные идентификаторы слейвов или адреса регистров.
В MGate 5216 предусмотрен слот для карты microSD, предназначенный для хранения системных логов и конфигураций устройства. Это упрощает резервное копирование и восстановление конфигураций, а также облегчает массовую настройку и замену устройств. Если карта содержит конфигурационные файлы, при включении шлюза они автоматически применяются, обеспечивая минимальные временные затраты на настройку.
Как работает устройство (I/O data mapping)
MGate 5216 поддерживает отображение данных (I/O data mapping) для управления потоком данных между Modbus и EtherCAT. Пользователи могут выбирать автоматическое или ручное распределение адресов. В автоматическом режиме шлюз самостоятельно организует внутренние адреса, начиная с команд Modbus, за которыми следуют команды проприетарных последовательных протоколов. Это обеспечивает плавный и прозрачный обмен данными в сети.
Наличие DoS defence
MGate 5216 оснащен функцией защиты от атак типа «отказ в обслуживании» (DoS). К мерам защиты относятся сканирования Null Scan, Xmas Scan, SYN/FIN Scan и другие методы, которые могут угрожать стабильности системы. Эта функция помогает обеспечивать защиту сети и поддерживать бесперебойную работу устройства.
Auto warning, email alert и SNMP (trap)
Шлюз MGate 5216 поддерживает функции автоматического предупреждения, отправки уведомлений по электронной почте и SNMP (SNMP-Trap). Эти функции обеспечивают мониторинг и своевременное информирование оператора о критических событиях, таких как сбои в сети или проблемы с подключением. Оповещения могут быть отправлены на указанные адреса электронной почты или через SNMP-трап для дальнейшего анализа и диагностики.
Наличие функции диагностики Modbus и EtherCAT
MGate 5216 поддерживает функции диагностики протоколов Modbus и EtherCAT, что позволяет отслеживать статус передачи данных и анализировать информацию для устранения проблем. Пользователи могут просматривать статус данных, проверять счётчики пакетов и анализировать их для идентификации потенциальных сбоев. Функция мониторинга трафика помогает в выявлении ошибок и неправильных настроек в конфигурации.
