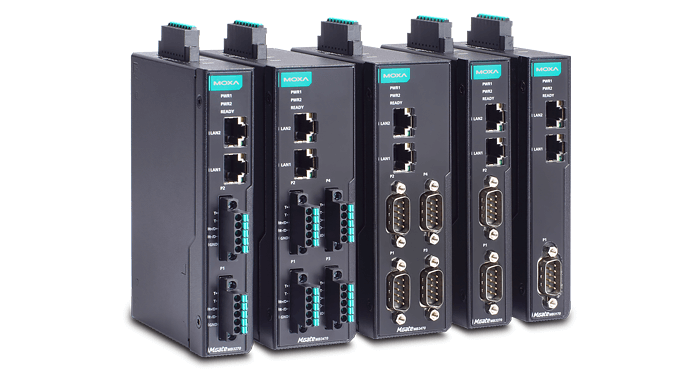

Обновлённая линейка Modbus-шлюзов MGate MB3000-G2

Компания Moxa анонсировала новую линейку промышленных Modbus-шлюзов — серии MGate MB3000-G2 предназначенную для современных систем автоматизации.

Особенности и преимущества

• Высокопроизводительный режим Agent Mode с низкой задержкой для активного опроса Modbus устройств и кэширования данных.
• Поддерживает расширенные и проприетарные протоколы Modbus.
• Функция Auto Device Routing для быстрой конфигурации шлюза.
• Маршрутизация по TCP-порту или IP-адресу для любых архитектур.
• Возможность подключения до 32 клиентов Modbus TCP.
• Поддержка подключения по последовательному порту в режимах Modbus serial Client, Modbus serial Server.
• Два Ethernet-порта расширяют варианты сетевой топологии, поддерживая каскадирование устройств или подключение к двум различным сетям.
• Различные варианты модификаций с 10/100BaseTX (разъем RJ45), 100BaseFX (разъем SC/ST) и SFP-слоты.
• Инструменты для диагностики протокола Modbus и мониторинг трафика.
• Модели с гальванической изоляцией 2 кВ на последовательных портах (модели с I).
• Рабочая температура от –40 до +75 °C (модели с -T).
• Поддержка двух резервных входов питания и релейный выход.

Шлюзы протоколов MGate MB3000-G2 позволяют подключить устройства с интерфейсами RS-232, RS-422 и RS-485 через сеть Ethernet для преобразования протоколов  Modbus RTU/ASCII и Modbus TCP

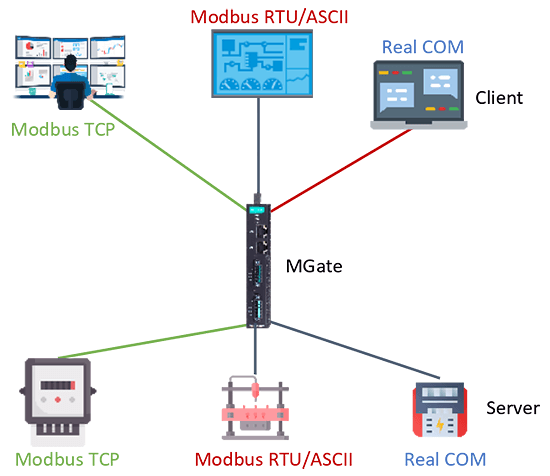

Пример схемы подключения устройств

При первоначальном подключении шлюзы серии MGate MB3000-G2 сразу готовы к преобразованию Modbus RTU/ASCII в Modbus TCP и не требуют дополнительной настройки. Также устройство поддерживает одновременное преобразование Modbus TCP ↔ Modbus TCP, Serial ↔ Serial, а также режим RealCOM*
_{*Данное свойство поддерживают только модели с 2 или 4 COM-портами}

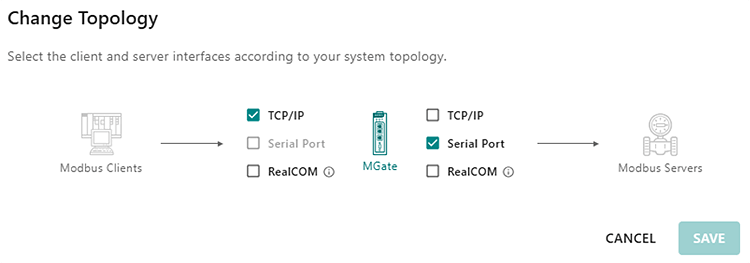

Для переключения режимов достаточно перейти в раздел «Change Topology» и выбрать нужное преобразование.

Функция Agent Mode

Устройства серии MGate MB3000-G2 постоянно опрашивают подключённые ведомые устройства и сохраняют полученные данные во внутренней памяти. Благодаря этому вышестоящей системе (SCADA) достаточно обращаться только к памяти шлюза MGate MB3000-G2, а не опрашивать каждое ведомое устройство по отдельности. Это существенно сокращает время получения данных.

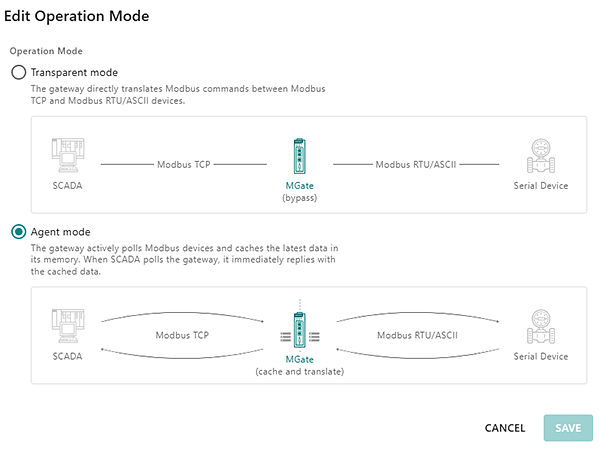

Для включения данной функции нужно перейти в параметры «Edit Operation Mode» и выбрать «Agent mode»

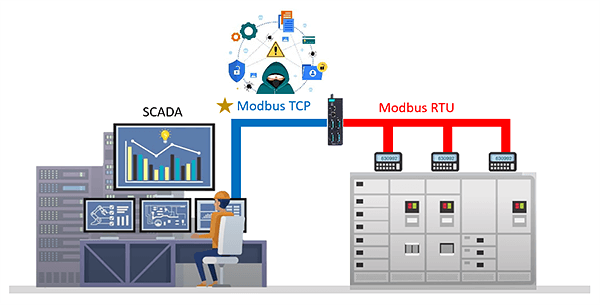

Шлюзы серии MGate MB3000-G2 оснащены расширенным набором функций кибербезопасности, соответствующих требованиям международного стандарта МЭК 62443-4-2. Благодаря этому устройства обеспечивают повышенную устойчивость к несанкционированному вмешательству и сетевым атакам, что делает его надёжным для использования в промышленных сетях и критически важных системах.

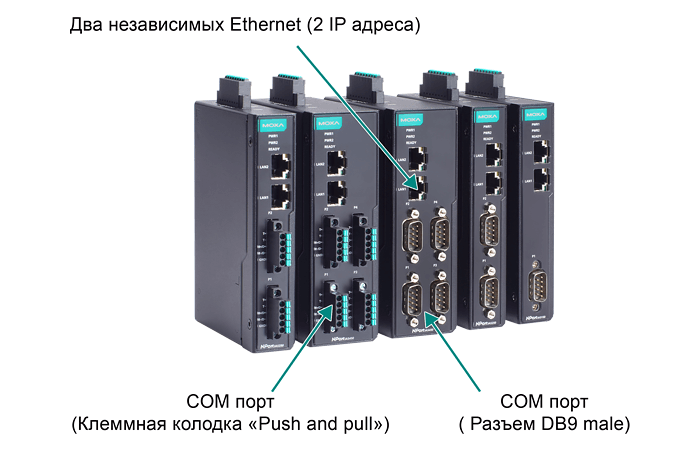

Новые модели MGate MB3000-G2 доступны в нескольких версиях: с разъёмом DB9 или с клеммной колодкой, оборудованной фиксатором типа «push-and-pull». Это позволяет подобрать оптимальный способ подключения под конкретные условия работы. В разных модификациях устройство может иметь два порта RJ45, один RJ45 вместе с разъёмом SC/ST или один RJ45 в сочетании с SFP-слотом. Такой выбор конфигураций обеспечивает гибкость при работе с оптоволоконными линиями и делает интеграцию устройств в существующую сеть значительно проще.

УСТРОЙСТВА С ДВУМЯ РАЗЪЕМАМИ RJ45

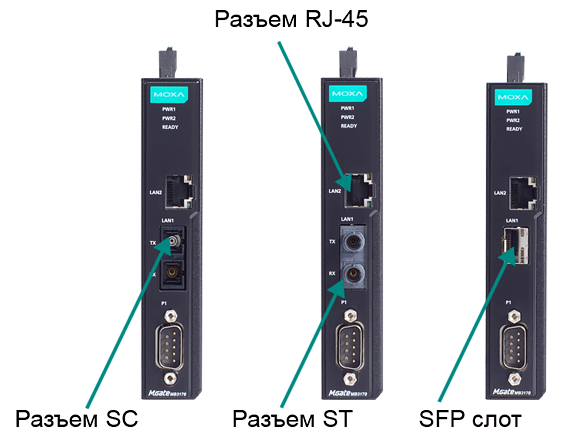

УСТРОЙСТВА ДЛЯ ОПТОВОЛОКОННЫХ ЛИНИЙ

С учётом преимуществ, связанных с настройкой устройств, широким диапазоном рабочих режимов, физическими характеристиками и удобством эксплуатации, устройства серии MGate MB3000-G2 являются оптимальным решениям при построении надежных систем автоматизации.
