Как настроить протокол резервирования MOXA Turbo Ring?

В данной статье показана настройка протокола Turbo Ring V2 для кольцевой топологии через веб-интерфейс коммутатора.

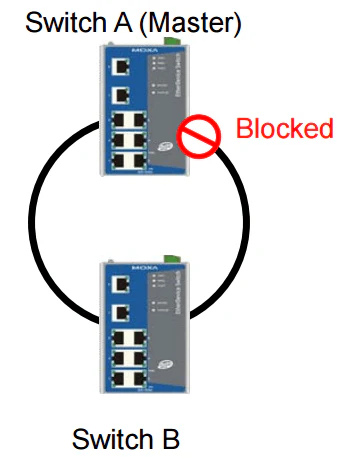

Настройка протокола Turbo Ring V2

  1. Зайдите на веб-интерфейс коммутатора
    Значения по умолчанию:
    IP: 192.168.127.254 Login: admin Password: без пароля
  2. Перейдите в раздел Communication Redundancy. В поле Redundancy Protocol укажите тип протокола Turbo Ring V2
  3. Для кольцевой топологии установите галочку в поле Enable Ring 1

  4. В поле Redundant Ports укажите номера портов, используемых в кольце.

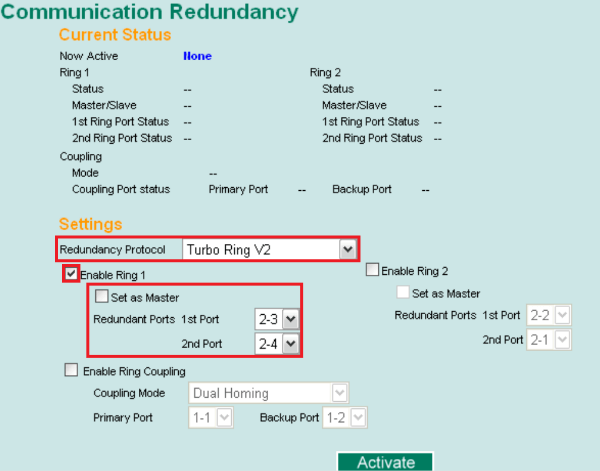

    Communication Redundancy Settings

    Для того, чтобы установить, какой сегмент будет использоваться в качестве резервного пути, установите галочку Set as Master. Коммутатору будет присвоена роль Мастера кольца. Или Вы можете пропустить этот шаг, тогда Turbo Ring автоматически определит резервный путь.
