Протокол резервирования Turbo Ring может быть быстро настроен с помощью DIP-переключателей, расположенных на корпусе коммутатора.

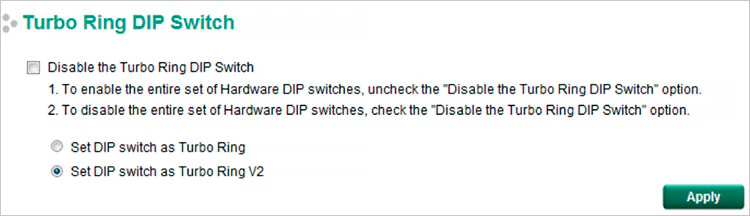

По умолчанию в настройках коммутатора при включении 4-го переключателя активируется протокол Turbo Ring V2. В настройках можно изменить версию протокола по умолчанию или полностью отключить работу DIP-переключателей.
Порты по умолчанию при настройке Turbo Ring DIP-переключателями:
| Порт 1 по умолчанию | Порт 2 по умолчанию | |
|---|---|---|
| Серия EDS-400A Серия EDS-505A/508A/516A |
Предпоследний порт | Последний порт |
| Серия EDS-518A | Порт G1 | Порт G2 |
| Серия EDS-510A | Порт G2 | Порт G3 |
| Серия EDS-608/616 | 3-ий порт в последнем модуле | 4-ый порт в последнем модуле |
| Серия EDS-611/619 | Порт G2 | Порт G3 |
| Серия EDS-728/828 | Порт 1-1 | Порт 1-2 |
| Серия IKS-6726 | без Gigabit Ethernet модуля: порт 1-1 с Gigabit Ethernet модулем: порт 4-1 |
без Gigabit Ethernet модуля: порт 1-2 с Gigabit Ethernet модулем: порт 4-2 |
| Серия IKS-G6524/G6824 Серия ICS-G7526/G7528/ G7826/G7828 |
Предпоследний порт | Последний порт |
| Серия TN-5500/TN-5500A Серия TN-5800 |
Предпоследний Fast Ethernet порт | Последний Fast Ethernet порт |
Порты по умолчанию при настройке Dual Homing DIP-переключателями:
| Порт Dual Homing по умолчанию (Primary) | Порт Dual Homing по умолчанию (Backup) | |
|---|---|---|
| Серия EDS-400A Серия EDS-505A/508A/516A |
4-ый порт от последнего | 3-ий порт от последнего |
| Серия EDS-518A | Порт 15 | Порт 16 |
| Серия EDS-510A | Порт G1 | Порт G2 |
| Серия EDS-608/616 | Первый порт первого модуля | Второй порт первого модуля |
| Серия EDS-611/619 | Порт G1 | Последний порт последнего модуля |
| Серия EDS-728/828 | N/A | N/A |
| Серия IKS-6726 | без Gigabit Ethernet модуля: порт 1-5 с Gigabit Ethernet модулем: порт 1-3 |
без Gigabit Ethernet модуля: порт 1-6 с Gigabit Ethernet модулем: порт 1-4 |
| Серия IKS-G6524/G6824 Серия ICS-G7526/G7528/ G7826/G7828 |
4-ый порт от последнего | 3-ий порт от последнего |
| Серия TN-5500/TN-5500A Серия TN-5800 |
Первый порт | Второй порт |
Примечание: Для установки в положение ON DIP-переключателей Master и Counter, сначала включите функцию Turbo Ring.
Примечание: Если не назначить ни одно из устройств «мастером сети», протокол Turbo Ring автоматически назначит «мастером» коммутатор с наименьшим MAC- адресом. Если случайно назначить «мастером» несколько устройств EDS-408A/405A, «мастер» сети будет выбран автоматически среди назначенных коммутаторов.
Примечание: Если 4-й DIP-переключатель (Turbo Ring) в положении ON, вы не сможете отключить DIP-переключатель Turbo Ring из веб-интерфейса, консоли или Telnet.
Примечание: Если вы хотите включить VLAN и/или Port Trunking на любом из последних четырех портов, не используйте четвертый DIP-переключатель для активации Turbo Ring. В этом случае вы должны использовать Web, Telnet или консоль.
