Как сбросить преобразователь серии NE-4100 до заводских настроек по умолчанию?

Вариант 1

Для прошивки версии 4.1 и выше:

  1. Используйте перемычку или скрепку для бумаг, чтобы замкнуть контакты JP1 на 15-20 секунд.
    • Если NE-4100 установлен на плате разработчика, контролировать сброс модуля можно по зеленому светодиоду Ready, когда он начнет мигать, разомкните перемычку JP1.
    • Если платы разработчика нет, чтобы контролировать длительность замыкания JP1, можно запустить непрерывный ping 192.168.127.254 -t и как только будет получен ответ на пинг от модуля, значит настройки сброшены.
    Убедитесь, что ПК находится в одной подсети 192.168.127.ХХХ.
  3. Подождите, пока NE-4100 перезагрузится. NE-4100 сбрасывается до заводских настроек по умолчанию после перезагрузки.

Вариант 2

Если прошивка старая, Вариант 1 не сработает.

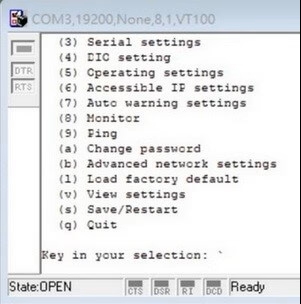

Для сброс можно подключиться к устройству через последовательную консоль во время загрузки.

Для этого запустите любую терминальную программу, например, PComm Lite Terminal или Putty, с параметрами 19200, 8N1, VT100 и непрерывно отправляйте символ ` в COM порт во время загрузки NE-4100.
