Распиновка интерфейса RS-232 в устройствах NPort, UPort, MGate

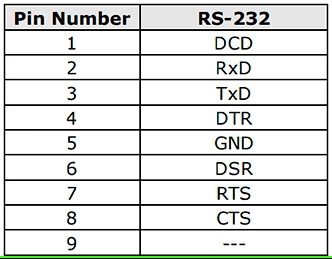

В устройствах MOXA используется стандартная распайка интерфейса RS-232 для разъема DB9 Male.

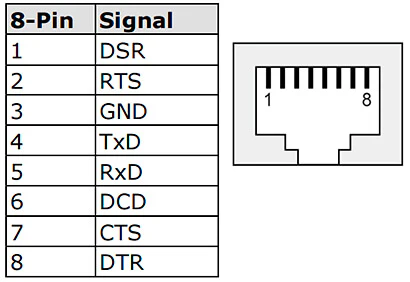

Для разъема RJ45 распиновка RS-232 отличается от стандартной, но одинакова у всех устройств MOXA.
