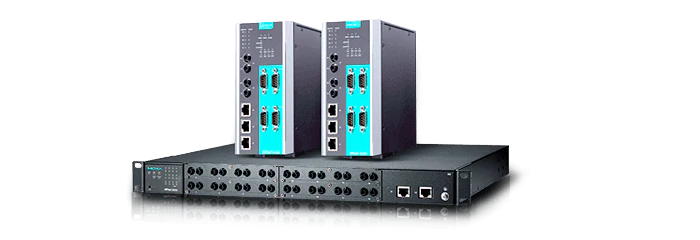

В начале 2018 года компания Моха выпустила новую серию NPort, специально разработанную для применения в энергетической отрасли, например, на силовых подстанциях.
Новое оборудование уже применяется операторами систем передачи и распределения электроэнергии в Европе и на Ближнем Востоке.
Главной особенностью новых NPort является поддержка протокола MMS, сочетание функций шлюза Modbus/DNP с функциями сервера последовательных интерфейсов и наличие полноценного встроенного управляемого коммутатора с поддержкой протоколов резервирования STP/RSTP/Turbo Chain/Turbo Ring.
Устройство “3 в 1”
- Преобразователь интерфейсов
- Конвертер протоколов Modbus, DNP3
- Ethernet-коммутатор
До настоящего времени Moxa предлагала использовать серию NPort для преобразования последовательных интерфейсов в Ethernet и серию MGate для преобразования протоколов.

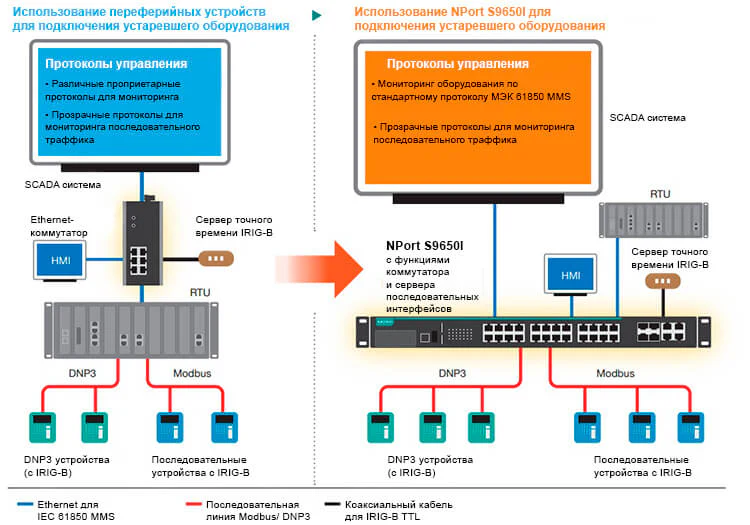

Простая интеграция со SCADA-системами

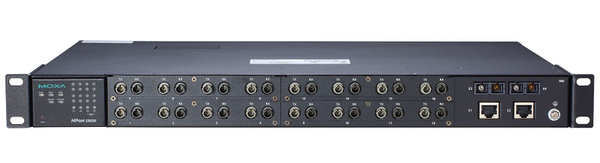

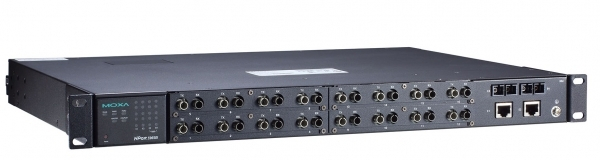

NPort S9650I и S9450I – первые в мире сервера последовательных устройств с поддержкой протокола МЭК 61850 MMS.
В настоящее время наблюдается мировой тренд по добавлению поддержки протокола MMS в SCADA-системы для энергетики. Очевидно, что со временем это станет стандартом в отрасли. Так, например, SubSTATION Server 2 от SUBNET уже имеет поддержку протокола MMS. Разработчики SCADA-пакета PcVue также заинтересованы интегрировать сервер MMS-сообщений в свое решение.
Этот протокол позволяет отслеживать состояние всех сетевых устройств, например, коммутаторов, но ни один преобразователь интерфейсов или шлюз в мире до сегодняшнего дня не поддерживал данный протокол.
С появлением NPort S9650I стало возможным интегрировать устаревшее оборудование в общую систему мониторинга.

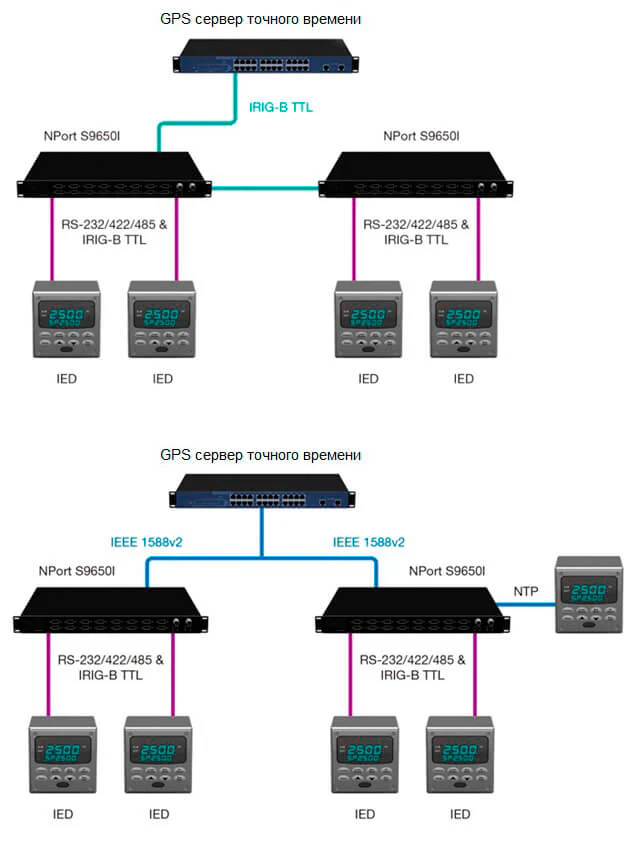

Поддержка синхронизации времени IEEE 1588v2 и IRIG-B
NPort S9650I имеет модификацию с модулем аппаратной поддержки синхронизации времени IRIG-B*, для синхронизации интеллектуальных электронных устройств (IED), которые используют различные протоколы связи. От сервера точного времени по протоколам IEEE 1588 v2 или IRIG-B синхросигнал передается в IED через последовательные порты или через специальный разъем BIG IRIG-B.
*поддержка IRIG-B только у моделей NPort S9650I-16B-2HV-IRIG-T и NPort S9650I-8B-2HV-IRIG-T
Защита от электромагнитных помех для применения на подстанциях

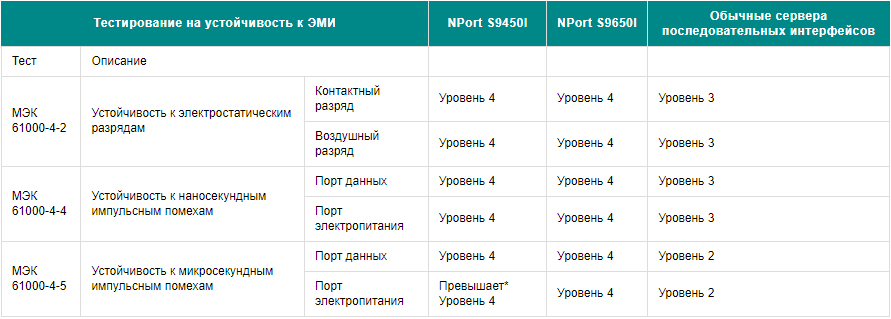

Для применения на электрических подстанциях требуется более высокий уровень защиты от электромагнитных помех, чем обычно. Поэтому аппаратные характеристики новых NPort для энергетики соответствуют стандартам МЭК 61850-3 Edition 1 и IEEE 1613 Class 1.
*в тесте МЭК61000-4-5, NPort S9450I превосходит требования стандарта в 4 кВ, NPort S9450I прошел тест на 6 кВ
Полные результаты тестирования на воздействие ЭМИ и внешних факторов окружающей среды приведены в мануале на устройство.
Функции кибербезопасности по стандарту МЭК 62443-4-2
Сетевая безопасность – один из приоритетов компании Моха, т.к. кибератаки могут приводить к большим потерям из-за длительного простоя сети.
Инженеры Moxa плотно сотрудничают с профессиональными лабораториями кибербезопасности, что позволяет оперативно выпускать обновления прошивок для ликвидации угроз.
Функции безопасности NPort S9000 соответствуют стандартам МЭК 62443-4-2 и NERC CIP.

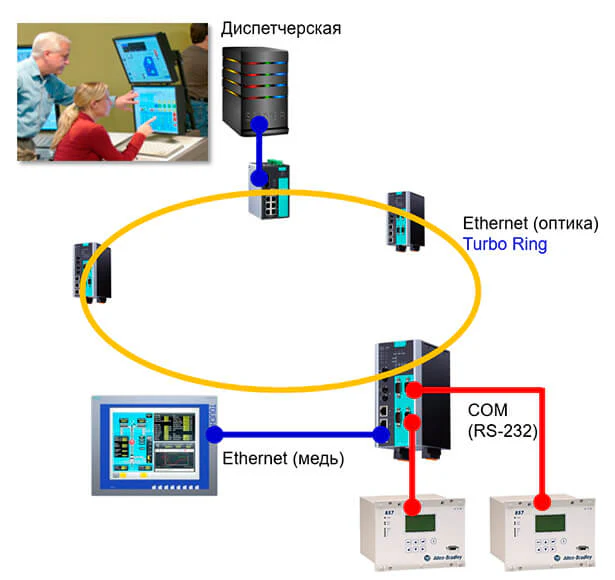

Кольцевое резервирование на уровне устройства
Серия NPort S9000 совмещает в себе полнофункциональный сервер устройств NPort и промышленный коммутатор для одновременной работы последовательных и Ethernet-устройств. Кроме того, NPort S9000 позволяет организовать кольцевое резервирование по стандартным STP/RSTP и собственным протоколами резервирования Turbo Ring или Turbo Chain от Moxa. Конструкция «все-в-одном» позволяет оптимизировать затраты на построение отказоустойчивой сети, а также повышает надежность за счет уменьшения общего количества сетевых устройств.
Поддержка различных платформ

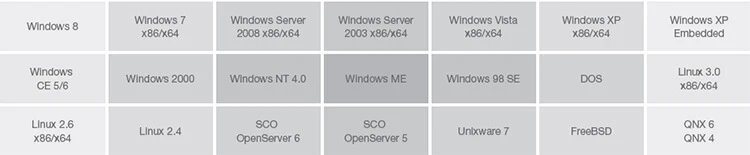

Moxa предоставляет драйвера для более 20 различных ОС, включая Windows 2012, Windows 10 и Linux 4.0, а также гарантирует дальнейшую поддержку всех операционных систем в будущем.
А еще NPort S9000 протестирован со всеми операционными системами, которые можно установить на компьютер Moxa для энергетики DA-820C.
Пример использования NPort S9650I для модернизации подстанции на Ближнем Востоке
Региональная подстанция хотела усилить контроль за своей существующей устаревшей инфраструктурой для предотвращения сбоев. Серверы последовательных устройств серии NPort S9650I компании Moxa поддерживают МЭК 61850 MMS, что стало ключевым фактором при выборе оборудования для модернизации подстанции IEC 61850.
Решения МЭК 61850

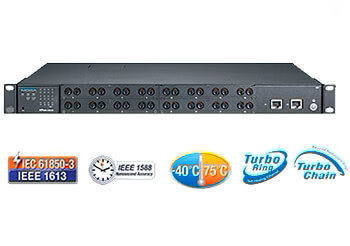

- 8/16-портов RS-232/422/485
- Встроенный управляемый коммутатор Ethernet: 2 порта встроены (опция: дополнительно 2 медных или 2 оптических порта, либо модуль IRIG-B)
- Шлюз DNP3 и Modbus протоколов
- IEC 61850-3, IEEE 1613
- Ethernet резервирование Turbo Ring/Chain и RSTP/STP
- Real COM/TTY драйвера для Windows и Linux
- Поддержка синхронизации времени IEEE 1588v2 и IRIG-B
- IEC 61850 MMS протокол
- Функции безопасности соответствуют требованиям IEC-62443/NERC CIP
- Работа от -40 до 85oC

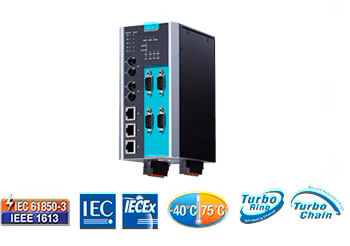

- 4-порта RS-232/422/485
- Встроенный управляемый коммутатор Ethernet: до 5-портов Ethernet (оптика или медь)
- Шлюз DNP3 и Modbus протоколов
- IEC 61850-3, IEEE 1613, C1D2
- Ethernet резервирование с Turbo Ring/Chain и RSTP/STP
- Real COM/TTY драйверы для Windows и Linux
- IEC 61850 MMS протокол
- Функции безопасности соответствуют требованиям IEC-62443/NERC CIP
- Работа от -40 до 85oC
