Как выбрать медиаконвертер RS-232/422/485 от МОХА?
Медиаконвертеры нужны для удлинения линии RS-232/422/485 по оптическому кабелю на расстояние до 40 км.
На данный момент МОХА производит 4 модели преобразователей под различные задачи. Ниже подробнее рассмотрены особенности каждой модели.
Все преобразователи имеют одинаковые оптические приемопередатчики и поэтому полностью совместимы друг с другом. Дальность передачи для устройств с многомодовым приемопередатчиком составляет 5 км, для устройств с одномодовым приемопередатчиком 40 км.
Важные детали, на которые стоит обратить внимание перед прочтением этой статьи:
- Медиаконвертер преобразовывает только среду передачи, а не интерфейсы.
- При использовании преобразователя RS-232/422/485 в оптоволокно на выходе получается последовательный сигнал по оптике. Поэтому на другой стороне линии должен стоять аналогичный конвертер для обратного преобразования из оптики в медь.
- Т.е. преобразовать сигнал RS-232/422/485 в оптику и в оптический Ethernet - это две разные задачи.
Настольный преобразователь с питанием от COM-порта
Преобразователи этой серии поддерживают только RS-232 интерфейс, отличаются компактными размерами и настольным исполнением. Могут быть запитаны от COM-порта компьютера, от USB-порта или внешнего адаптера.
Основная серия преобразователей
Преобразователи TCF-142 с универсальным интерфейсом RS-232/422/485 (одновременно активным может быть только один).
Устанавливаются на DIN-рейку при помощи крепления DK35A. Соответствуют требованиям стандарта МЭК 61000-4-X Уровень 3 по защите от электростатических разрядов.
Встроенные подтягивающие резисторы на 1/150кОм и 120 Ом терминирующий резистор включаются DIP-переключателями.
Поддерживают кольцевую топологию.
Преобразователи с дополнительными функциями
Преобразователи ICF-1150 отличаются по-настоящему промышленным исполнением и поддерживают все преимущества модели TCF-142, включая поддержку кольцевой топологии, но дополнительно имеют лучшую защиту от электромагнитных воздействий как линии питания, так и линии данных.
Монтаж на DIN-рейку предусмотрен прямо “из коробки”, дополнительных аксессуаров не требуется.
Модели с индексом -I в названии имеют дополнительную изоляцию последовательной линии в 2кВ.
Модели с индексом –IEX сертифицированы для использования во взрывоопасных зонах.
На лицевой панели расположены поворотные переключатели для выбора номинала подтягивающих резисторов и DIP-переключатели для выбора режимов работы COM портов, так что вам даже не потребуется снимать устройство с DIN-рейки.
3 типа коммуникаций

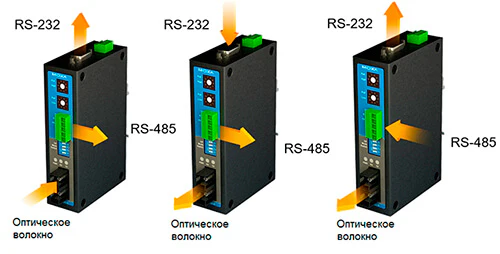

Интересной функцией ICF-1150 является поддержка 3-х типов коммуникаций: RS-232, оптика и RS-422/485. При передаче в любой из портов обеспечивается ретрансляция передаваемых данных на 2 оставшихся порта.
Это позволяет решить следующие задачи:
- Облегчает процесс диагностики
- Передача двум клиентам одновременно, организация резервирования, ведение журнала данных
- Упрощает подключение
- Можно использовать ICF-1150 как преобразователь интерфейсов RS-232 в RS-485 и обратно
Шасси в 19” стойку для медиаконвертеров
2U шасси для установки модулей медиаконвертеров, как правило, применяется в диспетчерских пунктах, куда стекается информация с удаленных объектов.
Шасси безвентиляторное, на выбор доступно две модели с питанием AC или 48 DC, опционально доступна возможность установки второго блока питания для резервирования.
Серия TRC-2190 имеет поддержку протокола SNMP для удаленного мониторинга.
Встраиваемые модули TCF-142-RM предназначены для установки в шасси TRC-190, есть поддержка “горячей” замены.
Поддержка кольцевой топологии
Главной особенностью серий TCF-142 и ICF-1150 является возможность построения кольцевой топологии.
Кольцо строится таким образом, что передатчик одного устройства соединяется с приёмником следующего и так далее по цепочке. Общая протяженность кольца может достигать 100 км. Обратите внимание, что передача ведется в полудуплексном режиме.
Когда один узел передает сигнал, он проходит по всему кольцу, пока не возвращается обратно в передающий блок, который затем блокирует сигнал. Посылку от одного узла получат все устройства в кольце.

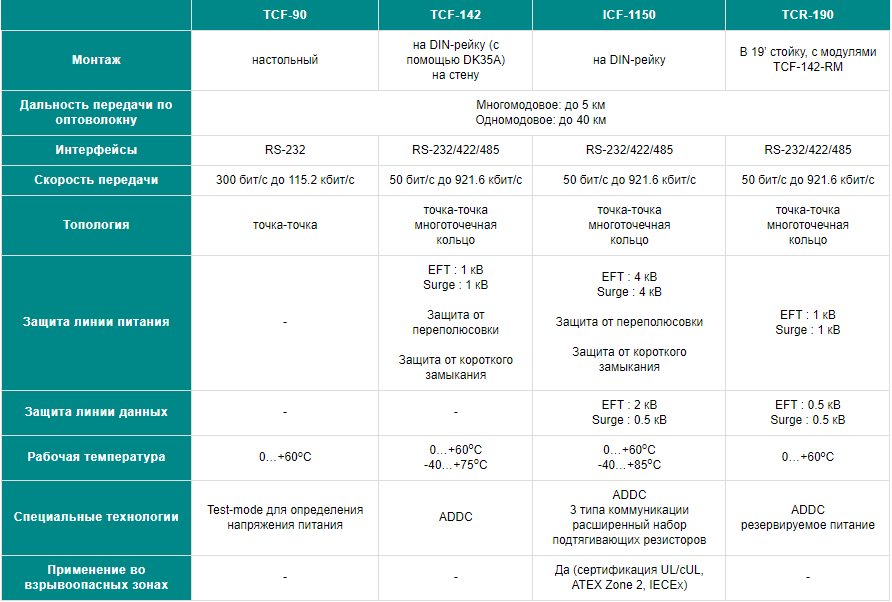

Сравнительная таблица преобразователей МОХА
В таблице приведены основные характеристики, имеющие решающие влияние при выборе между данными моделями. Полные характеристики устройств можно найти в спецификации.
Особенности работы
- Преобразователи работают на первом уровне модели OSI, а это значит, что устройство вносит минимальную задержку в линию (на уровне нс), т.к. время тратится только на преобразование электрического сигнала в оптический и обратно.
-

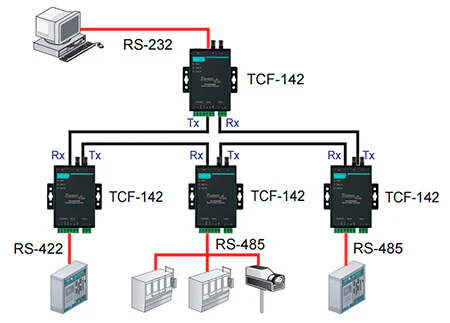

Преобразователь может выполнять роль конвертера интерфейсов RS-232 в RS-485. Один из преобразователей может быть настроен на интерфейс RS-232, другой - на RS-485. Данные будут передаваться корректно.
Т.е. допускается реализация следующей схемы:
- При использовании устройств с одномодовым приемопередатчиком, производителем рекомендовано устанавливать аттенюатор для предотвращения выхода приемопередатчика из строя, вызванного избыточной мощностью оптического излучения и для продления срока его службы.
