Важнейшее требование к дата-центрам – обеспечение бесперебойной работы оборудования. Для решения этой задачи используют различные системы мониторинга, управления питанием, системы сигнализации и пр.

И естественно, что для поддержания всей инженерной инфраструктуры здания ЦОД требуются отказоустойчивые сети.

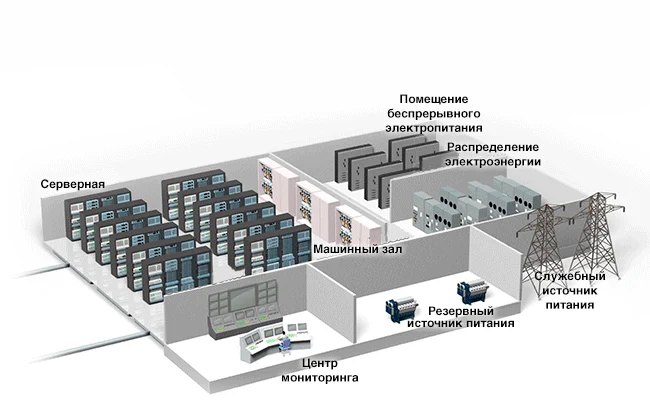

Сетевую инфраструктуру дата-центра можно поделить на две части. Это непосредственно сеть для предоставления услуг передачи данных и локальная сеть ЦОД для управления инфраструктурой.

Локальная сеть ЦОД включает в себя комплексы управления и мониторинга электроэнергии, состояния окружающей среды, пожарной сигнализации и системы видеонаблюдения. Все эти системы требуют отказоустойчивой сетевой инфраструктуры, так как отказ любой из них приведет к катастрофическим последствиям и огромным материальным убыткам.

Поэтому на таких объектах критически важно использовать специализированное промышленное оборудование с высокой надежностью и устойчивое к высокому уровню электромагнитных помех, который неизбежно присутствует на таких объектах.

На сегодняшний день оборудование компании МОХА уже успешно применяется в дата-центрах по всему миру для мониторинга и управления системами электропитания и для мониторинга параметров окружающей среды.

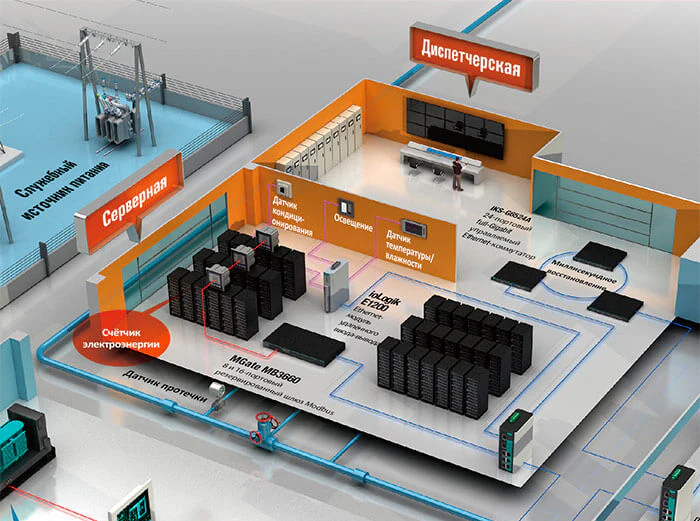

Пример организации сетевой инфраструктуры в серверной

Показания со счетчиков электроэнергии собираются Modbus-шлюзом MGate MB3660, работающем в режиме Agent. Контроллер серии ioLogik E1200 следит за показаниями температуры, влажности, освещенности и управляет системой кондиционирования. Вся информация передается по резервированной линии Ethernet в Центр мониторинга.

Мониторинг энергосети дата-центра

При строительстве современного дата-центра важную роль играет его энергоэффективность. Ведь дата-центр потребляет огромное количество энергии, и снижение потребления даже на несколько процентов позволит компаниям сэкономить существенную сумму. Так, например, Искусственный интеллект помог Google сократить потребление энергии системами охлаждения в дата-центрах на 40%. В США и Китае дата центры потребляют 2 и 5 процентов от общего энергопотребления страны, и поэтому вопрос энергоэффективности стоит все острее.

Поэтому компании начинают внедрять различные системы искусственного интеллекта, способные проанализировать огромное количество факторов, влияющих на потребление энергии, предсказать заранее, как увеличение нагрузки на серверы в часы пик скажется на потреблении, вовремя включить системы охлаждения на максимальную мощность или наоборот, снизить обороты, перераспределить потоки траффика на разные сервера при необходимости и сделать множество других операций, которые человек не в состоянии быстро проанализировать.

Таким образом, дата-центр работает как живой организм, то “ускоряясь”, то работая “вполсилы”, 24/7 качая информацию через артерии мировой экономики. И мы полностью полагаемся на разум и надежность машин. В таких системах важна отказоустойчивость каждого компонента, ведь выход из строя одного маленького датчика или целого сегмента сети приведет к неприятным последствиям. Не включится вовремя система охлаждения, не сработает дымовая сигнализация, и дорогостоящее оборудование может выйти из строя. Как следствие, огромный урон для клиентов дата-центра и пятно на его репутации. Эти убытки ничто по сравнению со стоимостью хорошего, проверенного оборудования, поэтому экономить на нем не только бессмысленно, но и вредно.

Надежный сбор и передачу информации от датчиков к системам верхнего уровня могут обеспечить контроллеры и коммутаторы компании МОХА. Интеллектуальные контроллеры ioLogik с активным OPC-сервером, срабатывают по событию, а не предоставляют отчеты во время периодических опросов, что обеспечивает контроль в реальном времени. Коммутаторам МОХА не страшны электромагнитные поля, ведь они могут применяться даже на электрических подстанциях, что подтверждается сертификатами МЭК 18650, IEEE 1319, а главное – многочисленными историями успешных применений.

Рекомендуемое оборудование MOXA для построения инженерных сетей ЦОД

Шлюз MGate MB3660

  • 8 или 16 портов Modbus RTU/ASCII в Modbus TCP
  • 2 независимых Ethernet порта для резервирования сети
  • Поддержка режима Agent с возможностью активного опроса

Преобразователь NPort 6650

  • 32 последовательных порта RS-232/422/485
  • Резервирование линии Ethernet (TurboRing, STP/RSTP)
  • Поддержка DES/3DES/AES для безопасной передачи данных

Smart-контроллер ioLogik 2500

  • Функция Click&Go позволяет настроить логические правила всего за несколько кликов
  • Встроенный Modbus-шлюз и регистратор данных
  • Отправка уведомлений по SNMP

Модули ввода/вывода ioLogik E1200

  • 2 Ethernet-порта для соединения по цепочке
  • Поддержка SNMP

Промышленные коммутаторы EDS-510E/518E/528E

  • До 24 Fast и 4 Gigabit Ethernet-портов
  • Сертификация МЭК 6185 и IEEE 1613 для энергетических подстанций
  • Поддержка Ethernet/IP, Modbus/TCP, PROFINET
  • Резервирование TurboRing/Chain восстановление <20мс
  • Резервирование линий связи, питания, отправка уведомлений

Промышленный компьютер DA-720

  • Высокая плотность портов: 14 Gigabit Ethernet и 18 COM-портов
  • Память DDR4 до 32Гб
  • Утилита для отслеживания состояния компьютера

Если у Вас есть вопросы по продукции МОХА, обращайтесь по телефону: +7 (495) 419-1201 или по e-mail: russia@moxa.pro

Товары из статьи

MGate MB3660-16-J-2ACMGate MB3660-16-J-2AC
MGate MB3660-16-J-2AC
16-портовый преобразователь Modbus RTU/ASCII (16 x RS-232/422/485 разъем RJ45) в Modbus TCP (2 x Ethernet, 2 IP-адреса), монтаж в 19" стойку, два входа питания AC
2 706,38 $ 263 166,77 ₽
NPort 6650-16NPort 6650-16
NPort 6650-16
Ethernet сервер последовательных интерфейсов c криптозащитой данных, 16xRS-232/422/485, разъем SD/MMC, входное напряжение 100...240В AC
2 005,24 $ 194 988,33 ₽
ioLogik E1210ioLogik E1210
ioLogik E1210
Модуль дискретного ввода, 16DI, интерфейс Ethernet (Modbus/TCP)
292,46 $ 28 438,63 ₽
EDS-510E-3GTXSFPEDS-510E-3GTXSFP
EDS-510E-3GTXSFP
Промышленный 10-портовый управляемый коммутатор: 7 портов 10/100 BaseT(X) Ethernet, 3 комбо-порта Gigabit Ethernet (RJ-45 + SFP), -10...+60C
1 688,11 $ 164 150,80 ₽
EDS-518E-4GTXSFP
EDS-518E-4GTXSFP
Промышленный 18-портовый управляемый коммутатор: 14 портов 10/100 BaseT(X) Ethernet, 4 комбо-порта Gigabit Ethernet (RJ-45 + SFP), -10...+60С
2 296,25 $ 223 285,97 ₽
EDS-528E-4GTXSFP-HV
EDS-528E-4GTXSFP-HV
Промышленный 28-портовый управляемый коммутатор: 24 портов 10/100 BaseT(X) Ethernet, 4 комбо-порта Gigabit Ethernet (RJ-45 + SFP), -10...+60С
3 570,59 $ 347 202,03 ₽
DA-720-C5-DPP
DA-720-C5-DPP
Встраиваемый компьютер 2U в 19'' стойку с Intel Core i5-6300U 2.4ГГц, VGA, DVI-D, 14x GB LAN, 2xRS-232/422/485 с изоляцией, 2xPCIe, 4xUSB, IEC 61850-3, -25...55C, без mSATA/RAM/OS
6 684,37 $ 649 984,13 ₽
