OnCell G2100: обзор сотовых GSM/GPRS модемов

В обзоре рассмотрены функциональные возможности и режимы работы модемов OnCell G2111/G2151I.

Промышленные модемы серии OnCell G2111/G2151I предназначены для передачи данных и SMS-сообщений от последовательных устройств по RS-232 или RS-422/485 через сотовую сеть GSM/GPRS.

Модемы данной серии не поддерживают самостоятельного установления соединения, поэтому к ним можно подключить только то оборудование, которое поддерживает установление РРР-соединений, например, встраиваемый компьютер или ПЛК.

OnCell G2100 могут применяться в системах удаленного контроля и мониторинга, в измерительных системах и телеметрии, в системах безопасности и оповещения, в торговых автоматах и терминалах.

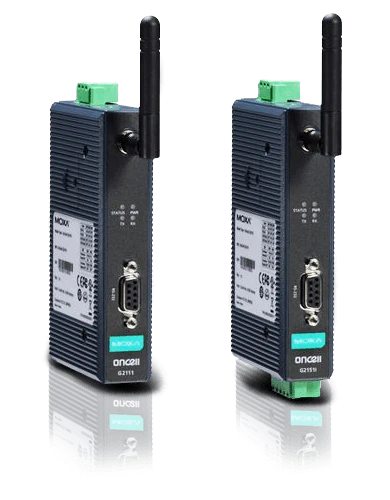

Устройства выполнены в ударопрочном пластиковом корпусе с защитой IP30, с креплением на DIN-рейку или на стену (опционально). Наличие в комплекте антенны с кабелем длиной 3 метра позволяет легко установить модем в металлический шкаф или в торговый автомат.

Модем поддерживает широкий диапазон входного напряжения, от 12 до 48 В, что позволяет использовать блоки питания различных типов. LED индикаторы на передней панели сообщают информацию о состоянии устройства.

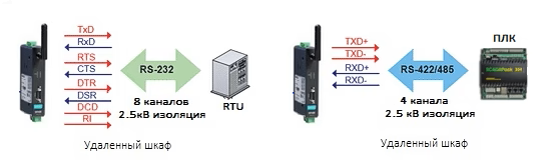

Подключение последовательных устройств

Модель OnCell G2111 оснащена интерфейсом RS-232 с защитой от электростатических разрядов 15 кВ.

Модель OnCell G2151I оснащена раздельными коннекторами для интерфейсов RS-232 и RS-422/485, каждый с защитой от электростатических разрядов 15 кВ и гальванической изоляцией 2.5 кВ (в течение 1 мин.). Встроенный 120 Ом резистор может быть активирован DIP-переключателями.

Для подключения устройств может использоваться последовательный кабель с разъемами DB9(M) в DB9(F), например, CBL-F9M9-150 (150 см) или CBL-F9M9-20 (20 см).

Поддержка AT-команд

OnCell G2111/G2151I поддерживают набор АТ-команд стандарта ITU-T V.25ter. Набор АТ-команд является стандартным языком, который используется для управления, настройки и отправки запросов модему с компьютера или контроллера. Команды воспринимаются модемом только тогда, когда он находится в "командном режиме". Команды, полученные в “online-режиме” обрабатываются как данные, а не как команды. Команды могут передаваться с помощью терминальных программ, например, Windows HyperTerminal или Moxa PComm Lite Terminal Emulator.

Поддерживаемые технологии передачи данных

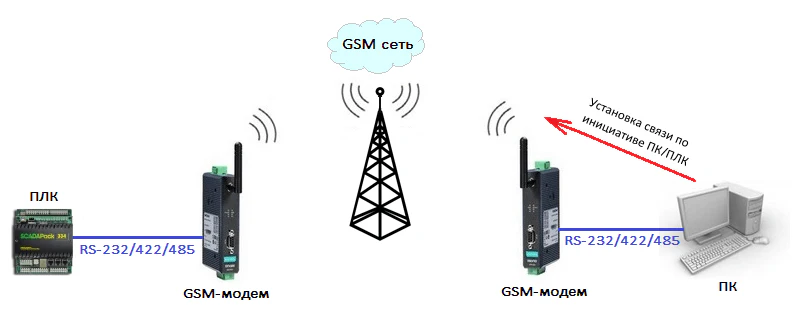

Circuit Switched Data (CSD) – технология передачи данных для GSM-модемов, позволяет организовать передачу данных через голосовые каналы связи, аналогично передаче данных по телефонным модемам фиксированной связи. При использовании данной технологии на одном конце должен быть установлен GSM-модем, а на другом – GSM-модем или терминал проводной телефонной связи.

Данная технология требует предварительной установки соединения, поэтому оборудование должно поддерживать функцию работы с модемами.

Необходимо подключить услугу CSD для совершения CSD-звонков.

Гарантированная скорость передачи по технологии CSD достигает 14.4 кбит/с, как по GSM-сети, так и по телефонной сети общего пользования.

По умолчанию, если модем хочет передать данные, то оператор понимает это как режим GPRS. Для передачи данных по голосовому каналу необходимо подключить соответствующую услугу у сотового оператора. Она позволит организовать передачу данных по коммутируемым каналам, так что можно связываться с аналоговым модемом.

SMS

Модем поддерживает передачу и прием SMS-сообщений с помощью АТ-команд, посылаемых с устройств RS-232/422/485.

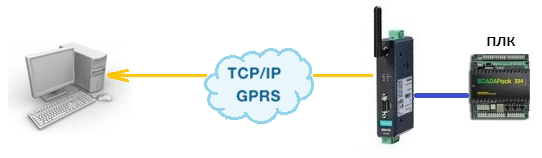

GPRS

Модемы имеют поддержку стека TCP/IP, через AT-команды, что позволяет организовать прозрачную передачу данных по сети GPRS.

G2111/G2151I могут использовать Windows DUN (Dial-up Networking) для выхода в Интернет через мобильную сеть GPRS.
