В промышленности часто встречаются задачи по подключению большого количества СОМ портов к ПК. Но современные ПК имеют небольшое количество СОМ портов и не всегда удобно вести кабели до ПК через весь объект. Выходом из этой ситуации будет применение устройств преобразующих СОМ интерфейсы в Ethernet. Через драйвер на ПК будет создан виртуальный СОМ порт, как будто он был встроен в материнскую плату. Такие преобразователи называются серверы последовательных интерфейсов.
- Описание NPort и режимов работы
- Сравнительная таблица NPort
- Сравнение NPort по аппаратному исполнению
- Сравнение NPort по режимам работы СОМ порта
- Выбрать NPort в каталоге
Описание NPort и режимов работы
Серия NPort – это серверы последовательных интерфейсов, предназначенные для подключения устройств с интерфейсами RS-232, RS-422 и RS-485 к сети Ethernet.
Одним из основных режимов NPort является RealCOM, который создает «виртуальный COM-порт» на ПК. Это позволяет ПК обмениваться данными с устройствами RS-232/422/485 как будто они подключены к реальному COM-порту.
Также можно работать без создания СОМ порта в режимах TCP Server, TCP Client и UDP. ПК будет сразу обращаться к СОМ портам через IP адрес и TCP порт.
В режиме Reverse Telnet вы сможете подключаться к конечным устройствам через Telnet, например, для управления настройкой коммутаторов через консольный порт.
Список режимов работы COM портов на NPort:
| Режим | Описание |
|---|---|
| Real COM | После установки драйвера на компьютере появляется виртуальный COM-порт. Драйвер подключается к NPort |
| Reverse Real COM | NPort сам будет подключаться к ПК со статическим IP |
| RFC 2217 | Аналог Real COM, но используется стандарт RFC2217 |
| TCP Server | NPort ждет подключения от TCP Client |
| TCP Client | NPort сам устанавливает подключение к TCP Server |
| UDP режим | Не требует установления подключения, поддерживает многоадресную рассылку, но не гарантирует доставку данных |
| Режимы для принтера | Режим для подключения принтера с СОМ портом через LPD/LPR протокол |
| Коммутируемый доступ | Позволяет пробросить Ethernet через СОМ порт. Не рекомендуем использовать этот режим, т.к. есть особенности настройки |
| Pair Connection | Позволяет пробросить СОМ порт через Ethernet |
| Ethernet Modem | Эмулирует работу модема с поддержкой AT-команд, передавая данные через Ethernet |
| Terminal ASCII | Позволяет открывать до 8 сеансов на порт. Используется для текстовых терминалов без возможности передачи файлов или шифрования |
| Terminal BIN | Поддерживает передачу файлов, но устанавливает только один сеанс на порт |
| SSH | Поддерживается шифрование и устанавливает только один сеанс на порт |
| Reverse SSH | Позволяет подключаться к оборудованию через защищенное SSH-соединение |
| Reverse Telnet | Используется для подключения к консольным портам оборудования с поддержкой символов перевода каретки и перевода строки через Telnet |
Подробнее про режимы NPort в статье: Работа NPort

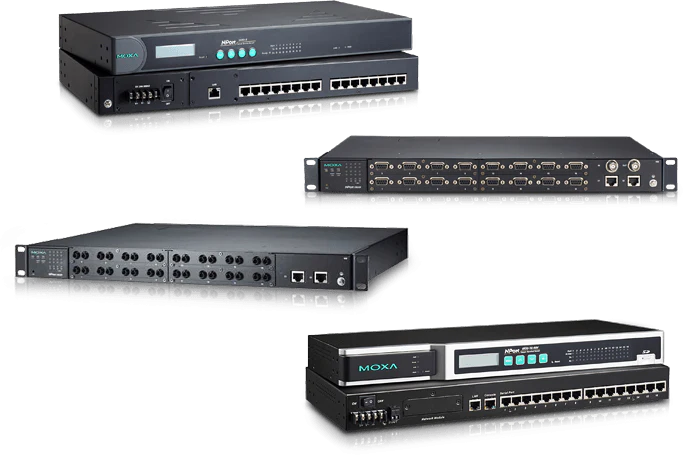

Краткое описание особенностей многопортовых линеек NPort
| Серия NPort | Кол-во COM | Особенность |
|---|---|---|
| 5600 | 8,16 | Общего назначения с монтажом в стойку |
| 5600-8-DT | 8 | 8 портов в компактном корпусе, RJ-45, DB9 Male, 2xLAN свитч, 2 входа под питание, дисплей |
| 5600-8-DTL | 8 | 8 портов в компактном корпусе, DB9 Male, 1xLAN, 1 вход под питание |

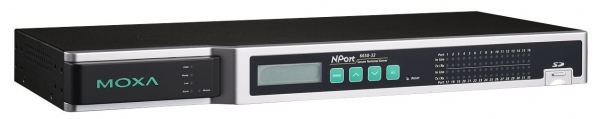

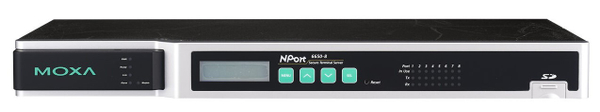

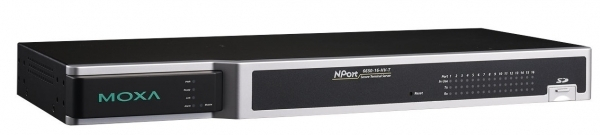

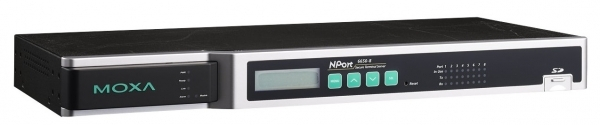

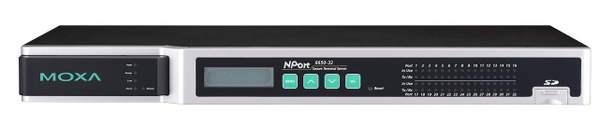

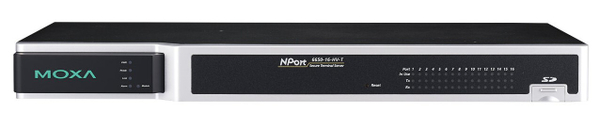

| 6000 | 8, 16, 32 | С поддержкой SSL/SSH шифрования передаваемых данных, поддержка IPv6, IP маршрутизация |
| CN2500 | 8, 16 | Терминальный сервер RS-232 интерфейсов, IP маршрутизация, протоколы безопасности, без WEB-интерфейса |
| CN2600 | 8, 16 | Терминальный сервер RS-232/422/485 интерфейсов, IP маршрутизация, протоколы безопасности, с WEB-интерфейсом, с двумя независимыми Ethernet портами и 2 MAC адресами, дублированное питание |
| S9000 | 8, 16 | Для Электроэнергетики, встроенный управляемый коммутатор 4xLAN, поддержка резервирования RSTP, Turbo Chain, Turbo Ring, шлюз протоколов Modbus TCP Server (Slave), DNP3 TCP Outstation, поддержка IEEE 1588v2 PTP (hardware-based) и IEC 61850 |
Сравнение NPort по аппаратному исполнению
| Название | 5600 | 5600-8-DT | 5600-8-DTL | 6000 | CN2500 | CN2600 | S9000 |
|---|---|---|---|---|---|---|---|
| Кол-во COM | 8, 16 | 8 | 8 | 8, 16, 32 | 8, 16 | 8, 16 | 8, 16 |
| Тип COM | RS-232, RS-422, RS-485 |
RS-232, RS-422, RS-485 |
RS-232, RS-422, RS-485 |
RS-232, RS-422, RS-485 |
RS-232 | RS-232, RS-422, RS-485 |
RS-232, RS-422, RS-485 |
| Вид СОМ Разъема | RJ-45 | RJ-45, DB9 Male* |
DB9 Male | RJ-45 | RJ-45 | RJ-45, DB9 Male* |
DB9 male, DB9 female, оптика |
| Изоляция СОМ | — | Да* | Да* | — | — | Да* | Да |
| Web Интерфейс | Да | Да | Да | Да | — | Да* | Да |
| Дисплей | Да* | Да | — | Да* | Да | Да | — |
| LAN | 1, 1 IP | 2, 1 IP | 1, 1 IP | 1-3*, 1 IP | 1, 1 IP | 2, 2 IP | 4, 4 IP |
| Оптика | Да* | — | — | Да* | — | — | Да* |
| Монтаж | Стоечное | Настольное, DIN-рейка | Настольное, DIN-рейка | Стоечное | Стоечное | Стоечное | Стоечное |
| Шифрование Данных | — | — | — | Да, SSH, SSL | — | — | — |
| Безопасность | HTTPS, SSL, SSH | HTTPS, SSL, SSH | HTTPS, SSL, SSH | HTTPS, SSL, SSH RADIUS, TACACS+ | RADIUS, PAP, CHAP | HTTPS, SSL, SSH RADIUS, PAP, CHAP | HTTPS, SSL, SSH RADIUS, TACACS+ |
| Маршрутизация | — | — | — | Static Routing, RIP V1/V2 | Static Routing, RIP V1/V2 | Static Routing, RIP V1/V2 | — |
| Питание 100-240 В AC | Да* | — | — | Да* | Да* | Да* | Да* |
| 12..48 В DC | — | Да | Да | — | — | — | — |
| 20-72 В DC | Да* | — | — | Да* | Да* | — | — |
| 88..300 В DC | Да* | — | — | Да* | — | Да* | Да* |
| Температура | 0...55°С, -40...+85C* |
0...55°С, -40...+75C* |
0...60°С, -40...+75C* |
0...55°С, -40...+85C* |
0...55°С | 0...55°С, -40...+85C* |
-40...+85C |
| Спецификация | 5600 | 5600-8-DT | 5600-8-DTL | 6000 | CN2500 | CN2600 | S9000 |
Знаком * помечены параметры, отсутствующие в некоторых моделях.
Сравнение NPort по режимам работы СОМ порта
| Название | 5600 | 5600-8-DT | 5600-8-DTL | 6000 | CN2500 | CN2600 | S9000 |
|---|---|---|---|---|---|---|---|
| Real COM | Да | Да | Да | Да | Да | Да | Да |
| Reverse Real COM | — | — | — | Да | — | — | — |
| RFC 2217 | Да | Да | Да | Да | — | Да | Да |
| TCP Server | Да | Да | Да | Да | Да | Да | Да |
| TCP Client | Да | Да | Да | Да | Да | Да | Да |
| UDP режим | Да | Да | Да | Да | Да | Да | Да |
| Режимы принтера | — | — | — | Да | Да | Да* | — |
| Коммутируемый доступ | Да | — | — | Да | Да | Да* | — |
| Pair Connection | Да | Да | Да | Да | — | — | — |
| Ethernet Modem | — | — | — | Да | — | Да | — |
| Terminal ASCII | — | — | — | Да | Да | Да | — |
| Terminal BIN | — | — | — | Да | Да | Да | — |
| SSH | — | — | — | Да | — | — | — |
| Reverse SSH | — | — | — | Да | — | — | — |
| Reverse Telnet | Да | Да | Да | Да | Да | Да | — |
Кратко отличия NPort можно описать следующими характеристиками:
- В основном серия NPort 5600 решит все задачи по подключению СОМ устройств через Ethernet. Серия имеет стоечное исполнение и до 16 СОМ портов
- Если нужно компактное устройство с 8 СОМ портами, то вам подойдут NPort 5600-8-DT или NPort 5600-8-DTL
- Серия NPort 6000 поддерживает SSL/SSH шифрование данных по Ethernet и имеет до 32 СОМ портов
- Серия NPort CN2500 может работать только с RS-232 и поддерживает терминальные режимы работы
- Серия NPort CN2600 – это развитие серии NPort CN2500 с дополнительными возможностями, а также с двумя независимыми Ethernet портами (2 IP) и дублированным питанием
- Серия NPort S9000 – специально создана для применения в сфере Электроэнергетики и имеет встроенный управляемый коммутатор
