Компания Moxa продолжает развитие линейки промышленных коммутаторов RKS‑G4000, представляя новую серию RKS‑G4000‑PL. Устройства предназначены для построения высокопроизводительных и отказоустойчивых сетей на критически важных объектах.
Новая серия включает модели уровня L2 и L3, поддерживает высокоскоростные интерфейсы 10GbE, модульное расширение портов и подключение устройств с питанием по PoE.
| Возможности | RKS‑G4000‑PL |
|---|---|
| Высокая пропускная способность |
12 слотов 10GbE SFP+ (1000/2500/10000BaseSFP) 8 медных портов (10/100/1000/2500BaseT(X) Ports (RJ45 connector) |
| Общее количество портов | До 28 или 30 портов в зависимости от модели |
| Модульное расширение | Два слота для LAN‑модулей по 8 портов |
| PoE | IEEE 802.3af/at/bt, до 90 Вт на порт |
| Резервирование сети | Turbo Ring, Turbo Chain, STP/RSTP/MSTP |
| Энергетика | PTP‑профили МЭК 61850-9-3 и C37.238-2017, GOOSE Check, MMS |
| Кибербезопасность | Сертификация МЭК 62443-4-2 Security Level 2 |
| Рабочая температура | От −40 до +75 °C |
| Монтаж | 19‑дюймовая стойка |
Серия построена по модульному принципу: коммутаторы оснащены двумя слотами для LAN‑модулей серии RM‑G4000‑PL и два слота для модулей питания PWR‑310. Это позволяет адаптировать конфигурацию под требования объекта, добавляя до 16 гигабитных медных, оптических или PoE‑портов.
Все модули поддерживают горячую замену, что позволяет обслуживать и модернизировать оборудование без продолжительного простоя сети.

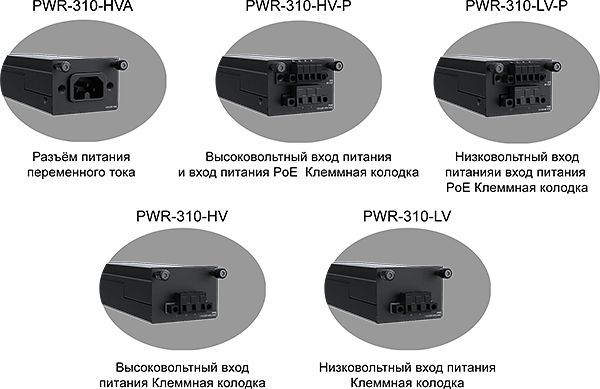

Модуль питания PWR-310
Благодаря модульной архитектуре, поддержке до 30 портов и питанию PoE мощностью до 90 Вт на порт и до 720 Вт суммарно, серия RKS‑G4000‑PL может быть адаптирована к задачам различных промышленных отраслей.
Высокоскоростные интерфейсы позволяют использовать коммутаторы для передачи данных между сетевыми сегментами, серверами и системами управления, а модульные LAN‑порты — для подключения периферийного оборудования с необходимым типом интерфейса.
Одним из вариантов применения серии RKS‑G4000‑PL является построение сети производственной линии. Для таких объектов необходима высокая пропускная способность для передачи данных от ПЛК, камер видеонаблюдения, систем безопасности и серверного оборудования.
В качестве примера рассмотрим сеть производственной линии. Коммутаторы серии RKS‑G4000‑PL образуют резервируемое кольцо Turbo Ring на магистральном уровне сети. К нему по оптическим линиям 10GbE подключаются коммутаторы серии MDS‑G4012‑4XGS, объединённых по технологии Turbo Chain.
Коммутаторы серии EDS‑G4012 подключают ПЛК, камеры видеонаблюдения, аварийные телефоны и другое оборудование. Такая топология обеспечивает высокую пропускную способность и сохраняет работоспособность сети при отказе одной из линий связи.
Исходя из рассмотренного примера, коммутаторы серии RKS‑G4000‑PL можно использовать для построения сетей на объектах автоматизации, транспорта, энергетики, добывающей и нефтегазовой отрасли.
Ниже приведены основные модели серии RKS‑G4000‑PL.
| Модель | Уровень | Встроенные интерфейсы | Макс. число портов | PoE |
|---|---|---|---|---|
| RKS‑G4028‑PL‑12XGS‑T | L2 | 12 × 10GbE SFP+ | 28 | |
| RKS‑G4028‑PL‑PoE‑12XGS‑T | L2 | 12 × 10GbE SFP+ | 28 | ✓ |
| RKS‑G4028‑PL‑L3‑12XGS‑T | L3 | 12 × 10GbE SFP+ | 28 | |
| RKS‑G4028‑PL‑L3‑PoE‑12XGS‑T | L3 | 12 × 10GbE SFP+ | 28 | ✓ |
| RKS‑G4030‑PL‑8QGT‑6XGS‑T | L2 |
6 × 10GbE SFP+ 8 × 2.5GbE RJ45 |
30 | |
| RKS‑G4030‑PL‑PoE‑8QGT‑6XGS‑T | L2 |
6 × 10GbE SFP+ 8 × 2.5GbE RJ45 |
30 | ✓ |
| RKS‑G4030‑PL‑L3‑8QGT‑6XGS‑T | L3 |
6 × 10GbE SFP+ 8 × 2.5GbE RJ45 |
30 | |
| RKS‑G4030‑PL‑L3‑PoE‑8QGT‑6XGS‑T | L3 |
6 × 10GbE SFP+ 8 × 2.5GbE RJ45 |
30 | ✓ |
