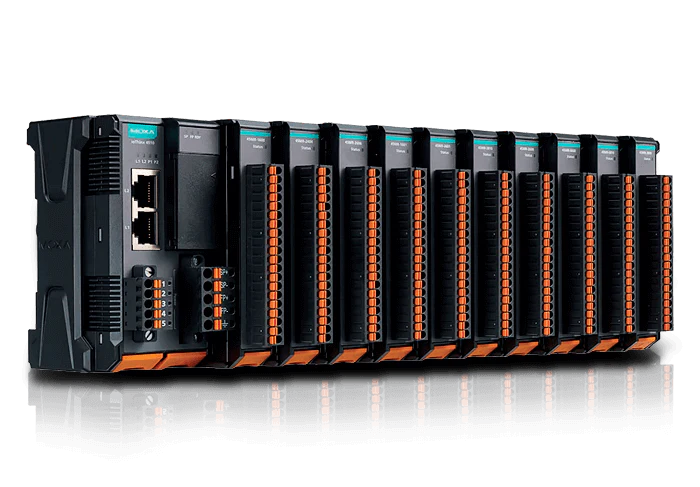

Модульная система ioThinx 4500

Сегодня, всё больше и больше устройств становится необходимо подключать к промышленному Интернету вещей. Процесс подключения полевых устройств к верхнему уровню - это громоздкая и трудоемкая задача. Прежде, чем данные об измерениях можно будет использовать, сначала, они должны быть извлечены из самых различных датчиков, измерителей и приборов. Затем, они должны быть сконвертированы в IT / OT протоколы и беспрерывно передаваться по надежным каналам связи на верхний уровень.

Именно для таких задач компания MOXA разработала и уже пустила в массовое производство новую модульную систему ioThinx 4500, предназначенную для использования как в обычных АСУ, так и в IIoT системах.

ioThinx 4500 позволяет просто и быстро добавлять новые устройства, обеспечивает постоянную связь подключенных устройств с верхним уровнем, и, в случае непредвиденного сбоя, способно быстро восстановить связь, без непосредственного вмешательства IT-инженеров.

В качестве головного устройства системы может использоваться либо контроллер серии ioThinx 4530, либо IoT шлюз серии ioThinx 4510.

ioThinx 4530 является свободно программируемым контроллером с процессором NXP i.MX7D 1ГГц и операционной системой Linux. Программирование данного контроллера может осуществляться на языках C/C++, Phyton. Встроенные библиотеки таких облачных сервисов, как Azure / AWS / Alibaba Cloud позволяют пользователям легко сохранять полевые данные в различных облачных учетных записях.

В случае использования ioThinx 4510, данные с полевых устройств могут быть автоматически преобразованы в такие IoT протоколы как SNMP / RESTful API / MQTT и отправляться сразу в облачные сервисы. ioThinx 4510 соответствует концепции кибербезопасности CIA (Confidentiality, Integrity, Availability), а также стандарту МЭК 62443 1 уровня.

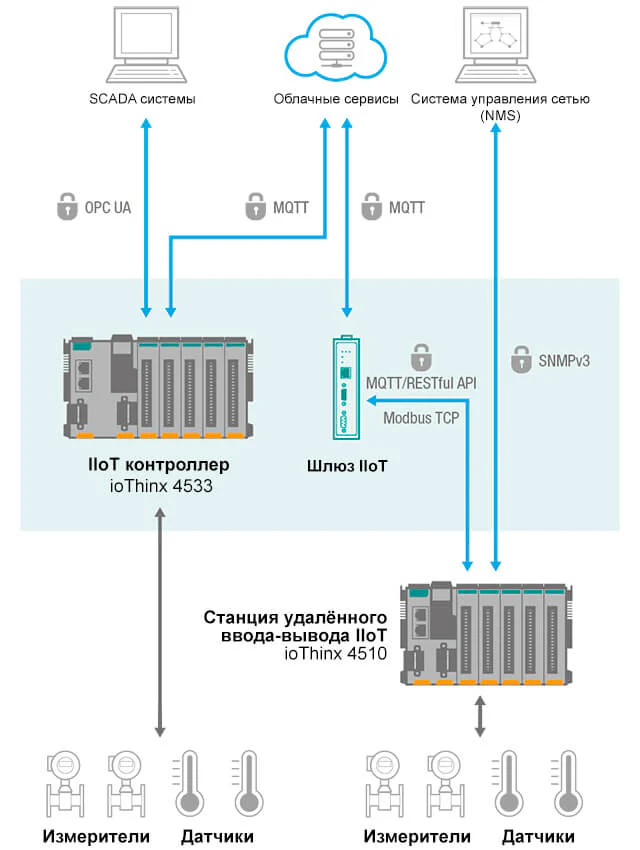

Схема подключения ioThinx к SCADA и датчикам

Помимо обширных функциональных возможностей, ioThinx 4500 обладает ещё и уникальной механической конструкцией, данная система является победителем в номинации «Промышленный дизайн», приз Red Dot Design.

Вся модульная система устанавливается на DIN рейку, а в её состав может входить до 64 модулей ввода-вывода. Благодаря уникальной механической конструкции значительно уменьшается время, необходимое для установки и снятия модулей на место. А благодаря пружинным клеммным колодкам, упрощается процесс подключения проводов ко всей системе.

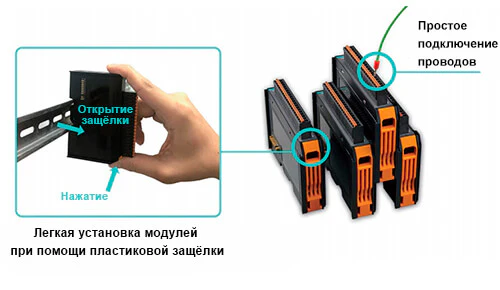

Установка ioThinx
