Оглавление:
- Что такое MiiNePort
- Особенности встраиваемых модулей
- Обзорная таблица встраиваемых NPort
- Сравнение серии MiiNePort
Что такое MiiNePort

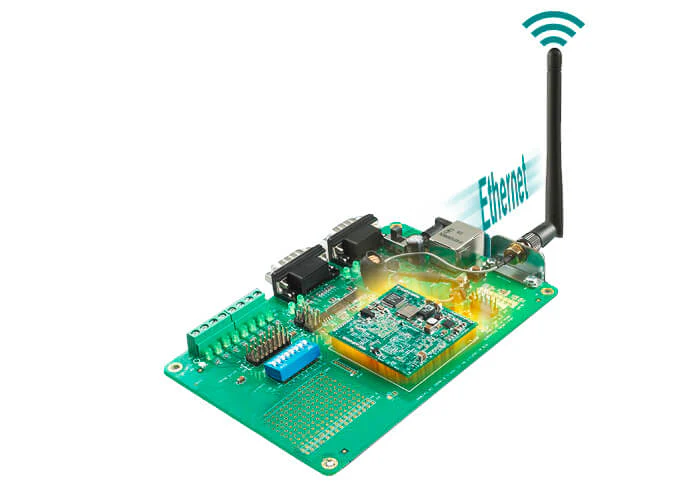

Серия MiiNePort представляет собой миниатюрный бескорпусный модуль, по функциям соответствующий серии NPort.
С помощью этих модулей можно подключать различные устройства с интерфейсами RS-232, RS-422, RS-485 или TTL к сети Ethernet. А посредством специального драйвера для компьютера можно получать данные с него через «виртуальный» COM порт.
Режимы работы:
- RealCOM
- RFC 2217
- TCP Server
- TCP Client
- Ethernet Modem
- UDP
- Multi-channel Serial Communication (только для MiiNePort E2)
Особенности встраиваемых модулей

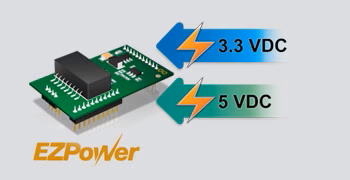

EZPower
Позволяет питать модули напряжением 5 В или 3.3 В, что сокращает время на изменение цепей питания.

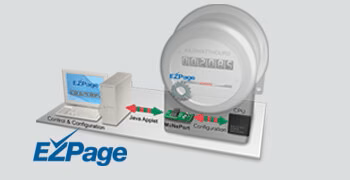

EZPage
Предоставляется бесплатный Java Applet для создания красочного и дружелюбного WEB-интерфейса.
MiiNePort-IDE - Integrated Develop. Environment
Бесплатная Eclipse-подобная среда разработки для программирования с простыми примерами и шаблонами.

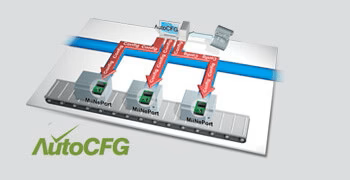

Auto CFG - Auto Configuration
Технология массовой авто настройки встраиваемых модулей позволит значительно сократить время на производство готовых изделий и избежать ошибок.

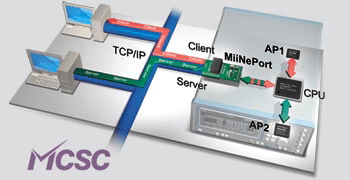

MCSC - Multi-channel Serial Communication
Технология двойного подключения, что позволяет быть одновременно и сервером, и клиентом.

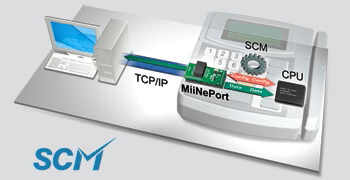

SCM - Serial Command Mode
Настройка Ethernet сети через последовательный интерфейс.

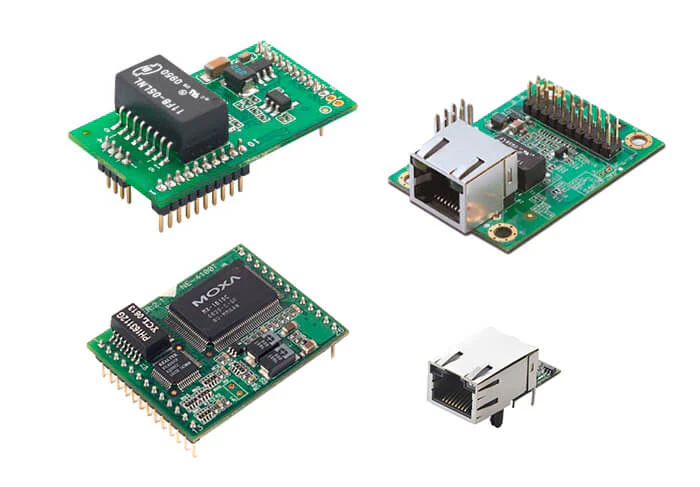

Фотографии некоторых встраиваемых модулей NPort.
Обзорная таблица встраиваемых NPort
| Название | Интерфейсы | GPIO | Особенность |
|---|---|---|---|
| MiiNePort E3 | 1xTTL | 4 | Разъем RJ45 и поддержка питания по PoE |
| MiiNePort E2 | 1xTTL | 4 | Штырьковый разъем |
| MiiNePort E1 | 1xTTL | 3 | Разъем RJ45, габариты платы сравнимы с размером RJ45 |
| NE-4100T | 1xTTL | 4 | Штырьковый разъем |
| NE-4110S | 1xRS-232 | 4 | Разъем RJ45 |
| NE-4120S | 1xRS-232 | 4 | Штырьковый разъем |
| NE-4110A | 1xRS-422/485 | 4 | Разъем RJ45 |
| NE-4120A | 1xRS-422/485 | 4 | Штырьковый разъем |
| NE-4100-ST | RS-232, RS-422/485 | - | Плата для разработчика, подходит для NE-4100T, NE-4110S/A, NE-4120S/A |
| MiiNePort W1 | 1xTTL | 8 | Wi-Fi 802.11 b/g, функция Fast roaming |
| MiiNePort E1-SDK | - | - | Набор разработчика ПО для MiiNePort E1, модуль MiiNePort E1 в комплекте |
| MiiNePort E2-SDK | - | - | Набор разработчика ПО для MiiNePort E2, модуль MiiNePort E2 в комплекте |
Сравнение серии MiiNePort:
| Описание | MiiNePort E2 | MiiNePort E3 | MiiNePort W1 |
|---|---|---|---|
| Фото |  |
 |
 |
| Размеры | 29x17x9 мм | 35x52,5x18 мм | 44,4x44,4x9,7 мм |
| Беспроводной стандарт | - | - | 802.11 b/g |
| Функция Fast Roaming | - | - | Да |
| Протоколы безопасности Wi-Fi | - | - | WEP, WPA, WPA-PSK, WPA2 |
| 10/100MB Ethernet | Да | ||
| Разъем RJ45 | - | Да | - |
| Поддержка PoE | - | Да | - |
| Питание | 3.3 и 5 В DC | 3.3 и 5 В DC | 3.3 В DC |
| Потребляемая мощность | 0.46 Вт | 0.51 Вт | 1.18 Вт |
| Настраиваемые GPIO | 4 | 4 | 8 |
| Последовательный интерфейс | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND | ||
| Режим работы Serial в Ethernet | RealCOM, RFC 2217, TCP Server, TCP Client, Ethernet Modem, UDP, MCSC | RealCOM, RFC 2217, TCP Server, TCP Client, Ethernet Modem, UDP | RealCOM, RFC 2217, TCP Server, TCP Client, UDP |
| Набор разработчика (MiiNePort-IDE) |
Да | - | - |
| Flash/RAM | 2МБ/4 МБ | 2МБ/4 МБ | 16 МБ/64 МБ |
| Рабочая температура | Стандартная от 0°C до 55°C Расширенная от -40°C до 85°C |
Стандартная от 0°C до 55°C Расширенная от -40°C до 75°C |
|
| Скорость COM | от 50 до 921.6 кбит/с | ||
| Драйвер COM | Windows/Linux/UNIX | Windows/Linux/UNIX | 16 МБ/64 МБ |
| Варианты настройка | Web/Telnet/Serial (Serial Command Mode) Console, Windows Utility | Web/Telnet/Serial (Serial Command Mode) Console, Windows Utility | HTTPS/SSH/Web/Telnet/Serial (Serial Command Mode) Console, Windows Utility |
| EZPower | Да | Да | - |
| EZPage | Да | Да | - |
| AutoCFG | Да | Да | - |
| MCSC | Да | - | - |
| SCM | Да | Да | Да |
Перейти в раздел для выбора NPort в бескорпусном исполнении.
